Установка приборной панели ВАЗ 2110 на Lada 4×4 (ВАЗ 2121, 2131)
Lada 4×4 выпускается более 39 лет и за это время интерьер отечественного внедорожника практически не изменился. Однако, сделать салон автомобиля более комфортным можно при помощи различных доработок. Например, установить на Ниву более современный щиток приборов от ВАЗ 2110.
Потребуется: панель приборов VDO с каталожным номером 21150-3801010, накладка комбинации приборов (артикул: 21214-5325124-00), датчик скорости, для карбюраторной Lada 4×4 нужен еще датчик уровня бензина от инжекторной, клеммы «мама» не менее 8 шт, провод 0,75 около 10 м.
Снимаем старую приборную панель. Белая и красная колодки нового щитка приборов имеют другую распиновку (см. схема панели Lada 4×4), поэтому главная задача переподключить провода в нужном порядке.
Для быстроты подключения можете воспользоваться этими таблицами (нумерация указана на фото выше):
| Номер белой колодки | Старая панель | Новая панель | Цвет |
|---|---|---|---|
| 1 | Пусто | Корпус (масса) | Черный (дополнительно) |
| 2 | Контрольная лампа дальнего света | Низковольтный вход тахометра | Коричнево-красный |
| 3 | Контрольная лампа габаритов | Высоковольтный вход тахометра | Коричневый |
| 4 | К клемме «15» замка зажигания | К клемме «30» замка зажигания | дополнительный от кл.»30″ |
| 5 | К выключателю аварийки | К датчику указателя ТОЖ | зеленый |
| 6 | К выводу «D» генератора | Контрольная лампа габаритного света | желтый |
| 7 | Пусто | Подсос (карб. модели) | Серый |
| 8 | Контрольная лампа ПТФ | Лампа «Сheck Еngine» | черно-белый |
| 9 | Контрольная лампа обогрева стекла | К клемме 15 замка зажигания | голубой |
| 10 | Лампа «Сheck Еngine» | К клемме 15 замка зажигания | Оранжевый |
| 11 | К датчику уровня топлива | К «ВК» стояночного тормоза | розово-черный |
| 12 | Лампа «Сheck Еngine» | К выводу «D» генератора | коричнево-белый |
| 13 | К датчику указателя ТОЖ | К датчику давления масла | серо-голубой |
| Номер красной колодки | Старая панель | Новая панель | Цвет |
|---|---|---|---|
| 1 | Пусто | К датчику температуры воздуха | Дополнительный |
| 2 | К клемме «15» замка зажигания | К клемме «15» замка зажигания | Оставить |
| 3 | Низковольтный вход тахометра | Корпус (Масса) | Черный |
| 4 | К регулятору освещения приборов | К регулятору освещения приборов | Оставить |
| 5 | Высоковольтный вход тахометра | К правым указателям поворотов | Голубой (Дополнительный) |
| 6 | Корпус (масса) | К левым указателям поворотов | Голубой-черный (Дополнительный) |
| 7 | К клемме «50» замка заж. (стартер) | К датчику уровня тормозной жидкости | Розовый |
| 8 | К выключателю стояночного тормоза | К маршрутному компьютеру | |
| 9 | Пусто | К выходу датчика скорости | Дополнительный |
| 10 | К лампе резерва топлива | К датчику уровня топлива | Розово-красный |
| 11 | К датчику блокировки дифференциала | К дальнему свету | Зелено-черный |
| 12 | К датчику давления масла | К выкл. аварийной сигнализации | |
| 13 | К датчику уровня тормозной жидкости | К клемме «50» замка зажигания (стартер) | Красно-синий |
В зависимости от года выпуска Lada 4×4 цвет проводов может меняться, поэтому по возможности пользуйтесь мультиметром. Также Вам может пригодиться визуальная схема подключения нового щитка приборов:
Блокировка дифференциала была подключена к лампе подсоса. Для ламп поворотников следует проложить дополнительные провода от кнопки аварийки. Остаются не задействованы провода подогрева заднего стекла (зелено-красный), задних противотуманок (оранжево-черный) и поворотников (голубо-белый).
Устанавливаем и подключаем датчик скорости (распиновка датчика есть на его штекере). Плюсовой провод от датчика скорости подцепляем на верхний левый блок предохранителей, минус берем со шпильки, которая держит панель. А сигнальный провод выводим к щитку приборов.
Стоит отметить, что после установки комбинации приборов от ВАЗ 2110 VDO с двумя окнами мы не только получаем более современный интерьер внедорожника, но и возможность выводить на панель температуру наружного воздуха, часы и вольтметр.
Торпеда Opel Vectra A в ВАЗ 2121
Вот хотел показать немного фото по проделанной работе!

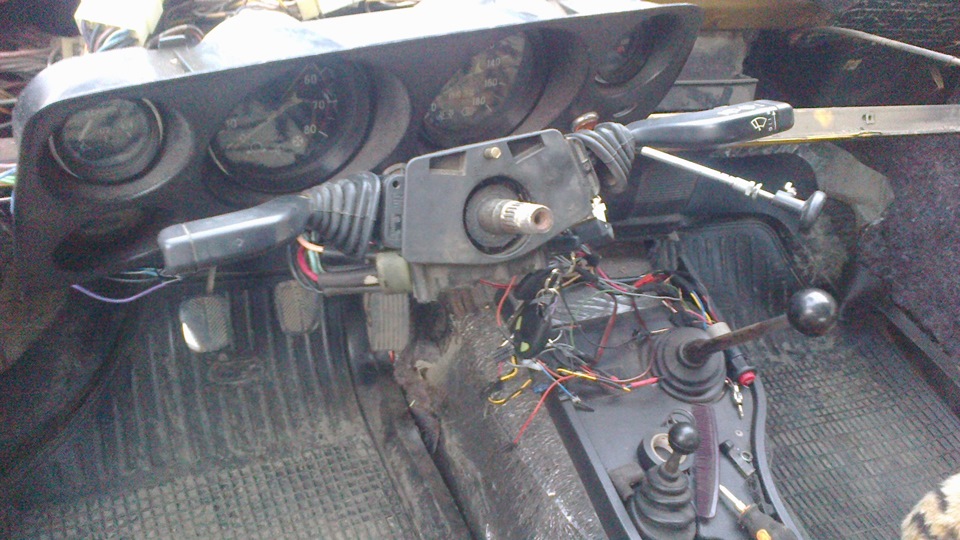

1. Не обрезая панель у лобового стекла, получаеться короткий рулевой вал. Пришлось обрезать.
2. Новая панель немного уже родной. Не критично, там 1 — 1,5 см разница.
3. Поперечный усилитель кузова (родной), видно на фото №1, не дает поставить бардачок на свое место.
4. Ряд подрезок с каждой стороны для плотной посадки панели на свое место.
5. Рычаг КПП упирается в панель

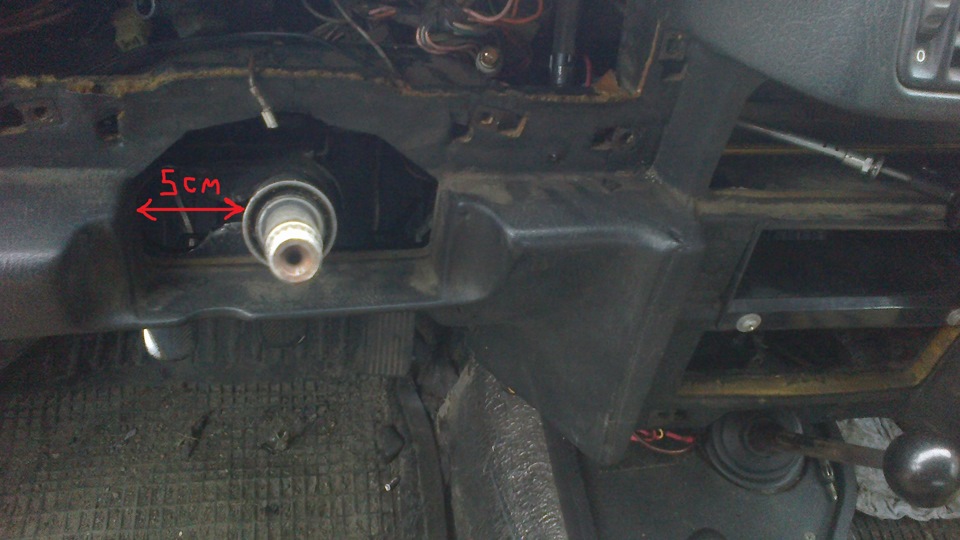

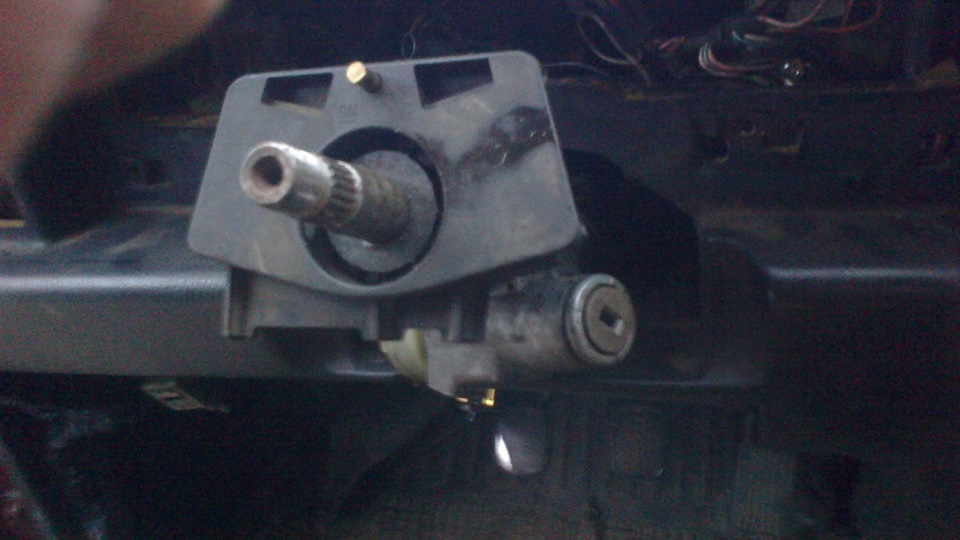

6. Самое главное неудобство в том что рулевой вал на 5 см смещен влево. На фото №2 уже переделано!

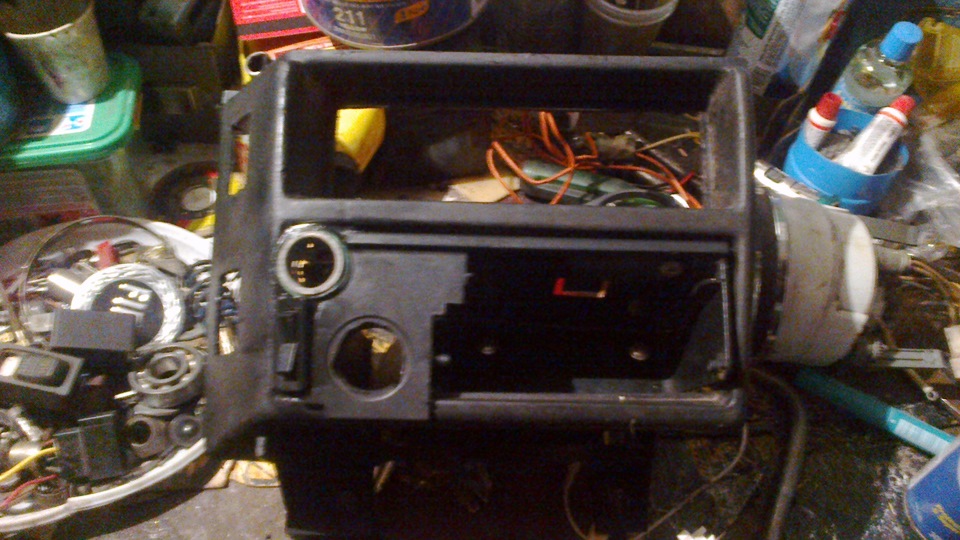

Начал все подгонять и подрезать:
Не бойтесь эксперементировать. Более подробно могу изложить по просьбе. Много моментов не описанно вообще так как тема будет очень долгой. Не описанно : проводка, печка, подгонка, метерриалы, инстремент, бюджет и т.д.
Не стесняйтесь спрашивайте! Помогу чем смогу!
Всем СПАСИБО за внимание!
