С чего начинается строительство корабля
С чего начинается корабль
Добрый день. Вижу много информации по эксплуатации кораблей, как работают на них. Это интересно, но вот информации по проектированию почти, что и нет. Когда я пришел с универа работать на завод, то понял, что для начинающего инженера без помощи старых работников довольно сложно разобраться, как же строится корабль.
Можно выделить три основных направления работы инженера – конструктора судостроительного предприятия: корпусник, механик, электрик. Так как я являюсь инженером – электриком, то в основном буду писать об этой части проектирования.
С чего же все начинается? Первым идет эскизный или технический проект. Тут продумывается основная концепция, и главное прикидывается основная схема – распределение электроэнергии. Схематично чертится вся электрическая составляющая катера, прикидывается ГРЩ (Главный распределительный щит), а так же остальные щиты и системы. Выбираются по требуемой мощности защитные устройства, сечения и марки кабелей.

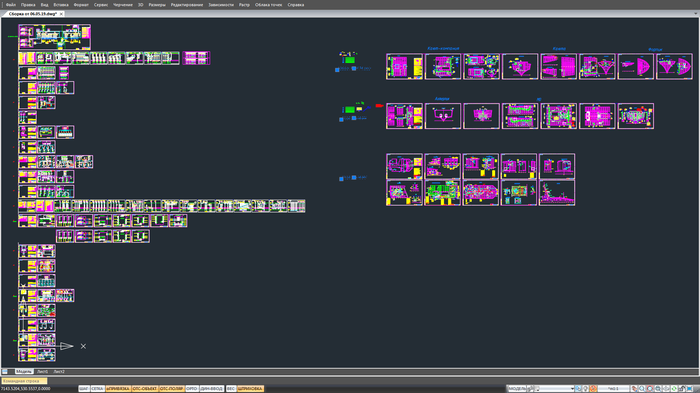

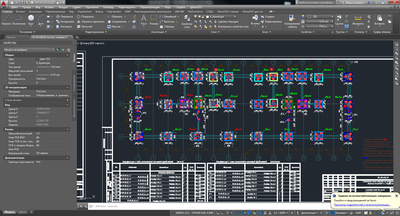

Вот так примерно выглядит в одном файле весь проект. Справа чертежи прокладки кабелей, слева схемы.

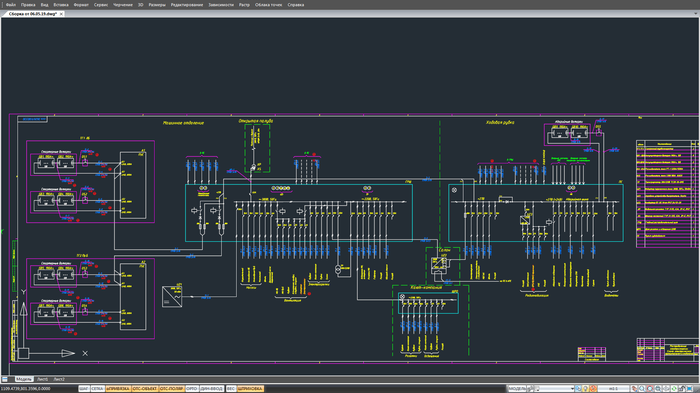

Рассмотрим схему распределения электроэнергии.
Тут представлена схема распределения катера длиной 16 метров. Катер небольшой, по этому и схема не сложная. Я взял схему уже из рабочего проекта. Тут уже даны индексы кабелям.
Не всегда есть возможность разрабатывать сперва технический проект, иногда (а скорее чаще всего) разрабатывается ПДСП (Проект Судна в Постройке), а уже потом из него делают техпроект и отправляют на согласование в Российский Регистр. У нас это либо Речной Регистр либо Морской. Есть конечно еще ГИМС, но там не такие жесткие требования и в основном он требуется для частного судна.
Немного отвлеклись, если есть знающие люди, то могут дополнить. Вообще тема согласования с классификационным обществом (РМРС или РРР) довольно обширна и достойна отдельного поста.

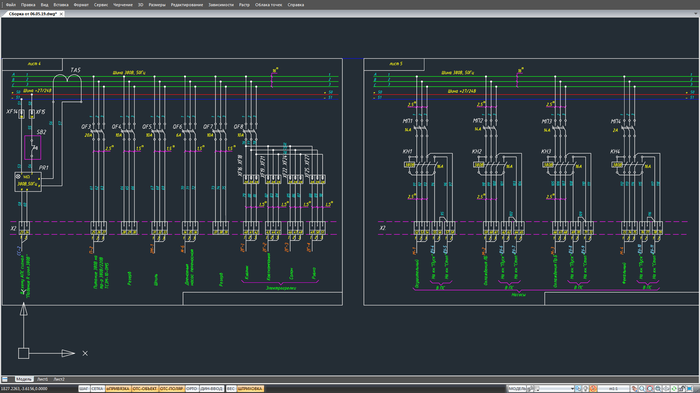

Вот пара листов из схемы ГРЩ.

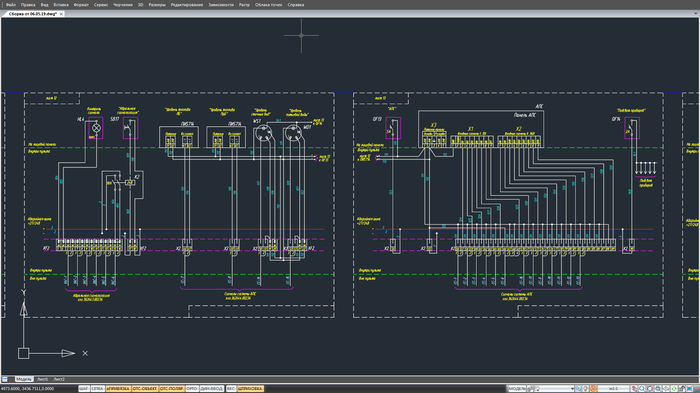

А вот и несколько листов из схемы пульта судоводителя. Это вторая по важности и сложности схема. Именно тут собирается все управление, приходят практически все кабели управления.
При проектировании действительно больших кораблей электрики разделяются на тех, кто проектирует чисто силовую часть, это щиты, распределение энергии, и отдельно идут те, кто разрабатывает схемы телефонии, радиосвязи, навигации. Но на малых кораблях, катерах этим обычно занимается одно подразделение.
У нас в штате 4 человека в секторе электрооборудования, и это вместе с начальником. Так что приходится разрабатывать все схемы без разделения на слаботочку и силовые. 🙂
Вроде все. Начинается самое долгое. Разработка чертежа расположения оборудования и прокладки кабелей. Тут электрику нужно сначала собрать последние версии чертежей корпуса, потом собрать все чертежи установки механического оборудования, совместить их и уже тогда продумывать расположение своего оборудования и прокладки своих кабелей.
Последовательно прорабатывается каждая схема, каждое оборудование расставляется, прокладывается кабель, в чертеж вносятся данные по креплению оборудования, его заземлению. Вносится в кабельный журнал данные по кабелю: откуда идет, куда идет, сколько метров, сечение, индекс, марка. Работа это долгая, муторная, но относительно не сложная.
А если учитывать, что при налезании механических труб на электрическое оборудование или кабельные трассы, часто говорится, что кабели перетащить проще, чем переставить трубы, то будь готов вносить бесконечные корректировки в свои чертежи, чтобы можно было потом все сдать ОТК.

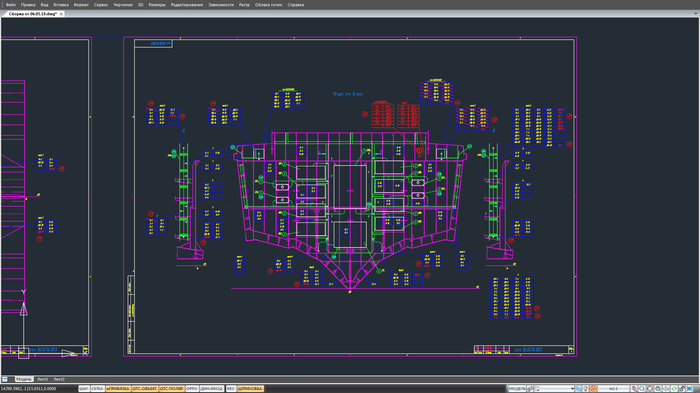

Вот пример листа чертежа прокладки с уже внесенными корректировками. Тут пришлось выносить часть кабелей в отдельную коробку, чтобы удобнее было их прокладывать.
Как то сумбурно вышло, но это первый пост, так что не судите строго. 🙂
Если будет интересно, то можно будет рассказать подробнее и об этапах разработки и сопровождения постройки корабля. Так же, хорошо бы, чтобы похожие посты вышли и про работу механика и корпусника.
Спасибо за внимание. 🙂
