Резистор отопителя за что отвечает
Резистор отопителя (моторчика печки)

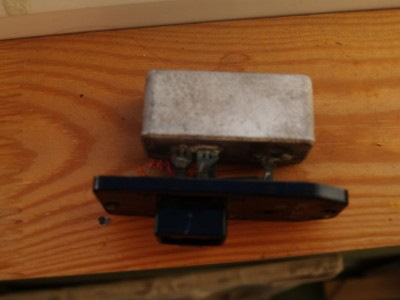

Случилось так, что во время поездки в Оренбуржье и обратно у меня отказал моторчик печки. Он стал работать с диким шумом и только на 1, 2 скорости. С моторчиком оказалось проще, выработка коллектора и как следствие их подгорание (исправилось зачисткой коллектора и смазкой подшипников моторчика), но глядя на износ коллектора понял, что это мера временная. Замена не за горами. Но не суть. Главное доехать до дома. Но ехать 2 дня с максимальными оборотами моторчика очень утомительно. Стал ковырять схему и выяснил, что последовательно с моторчиком включен резистор, который как раз и регулирует скорость вращения. Отвинтил резистор (как раз находится сразу за бардачком), прозвонил — контакты L и М1 не звонятся. Пластиночка предохранителя не отпаяна.

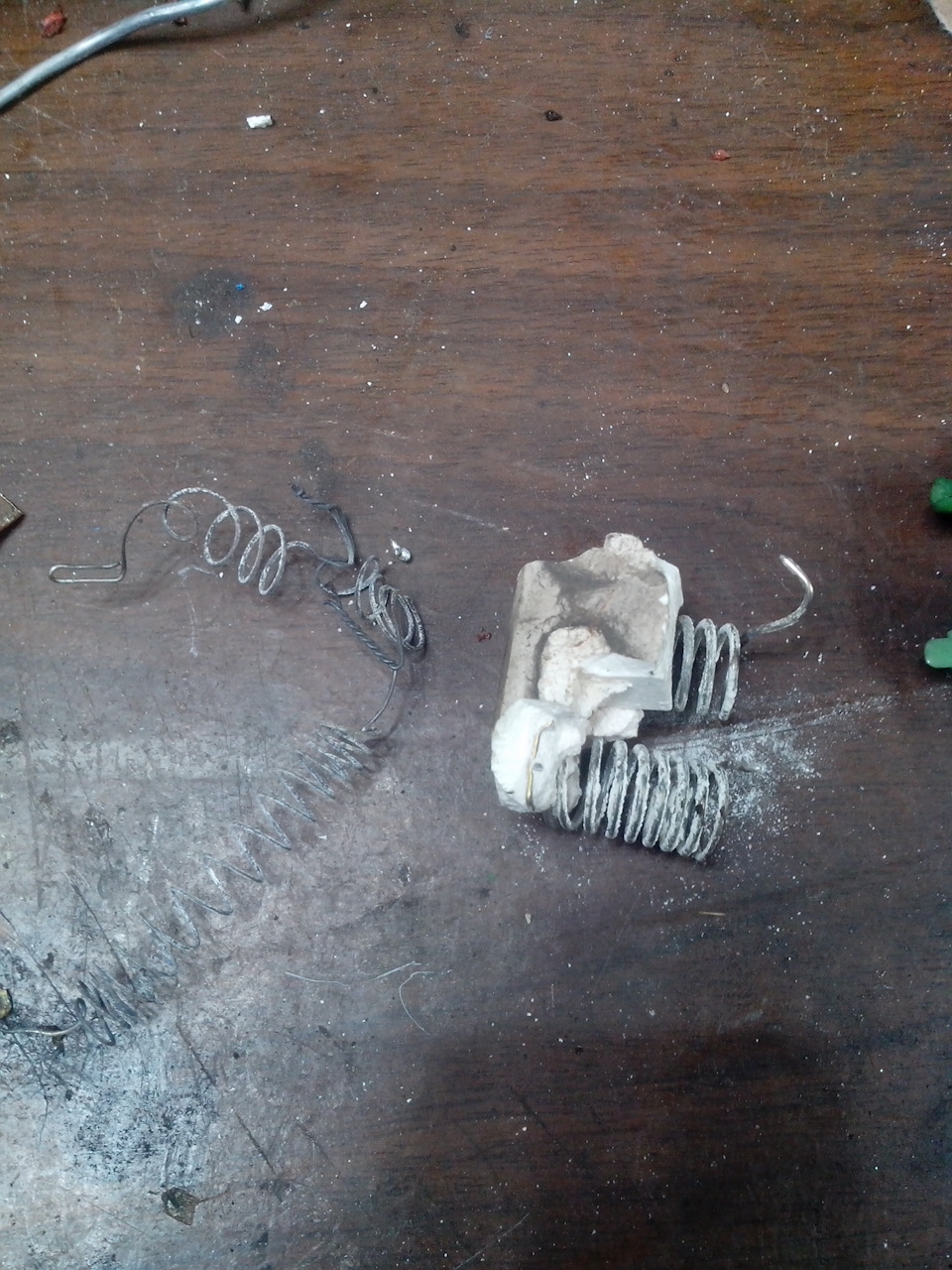

Не удержался, разобрал его
Проще конечно заказать или купить Б/У (тем более Б/У стоит примерно 500р). Но во первых я не дома и нет времени искать разборки, а ехать надо. Остается только колхозить (временно).

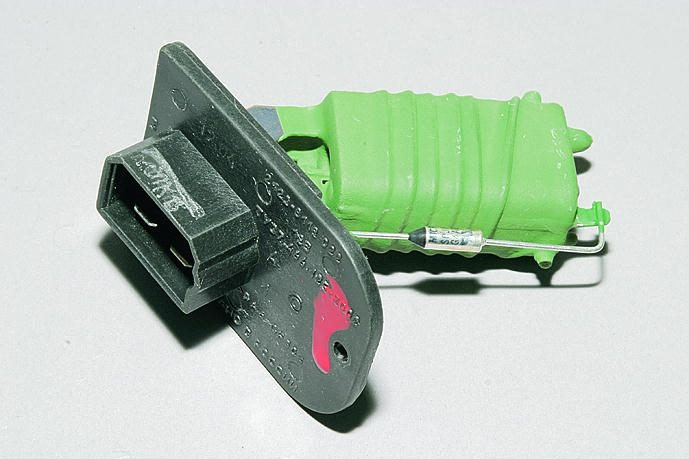

Изучив номинал сопротивлений и наличие ближайшего автомагазина мой взор пал на резистор ВАЗ 2110, 2123. И цена была смешная — 150р. А так средняя цена по Москве и области 200-250р.

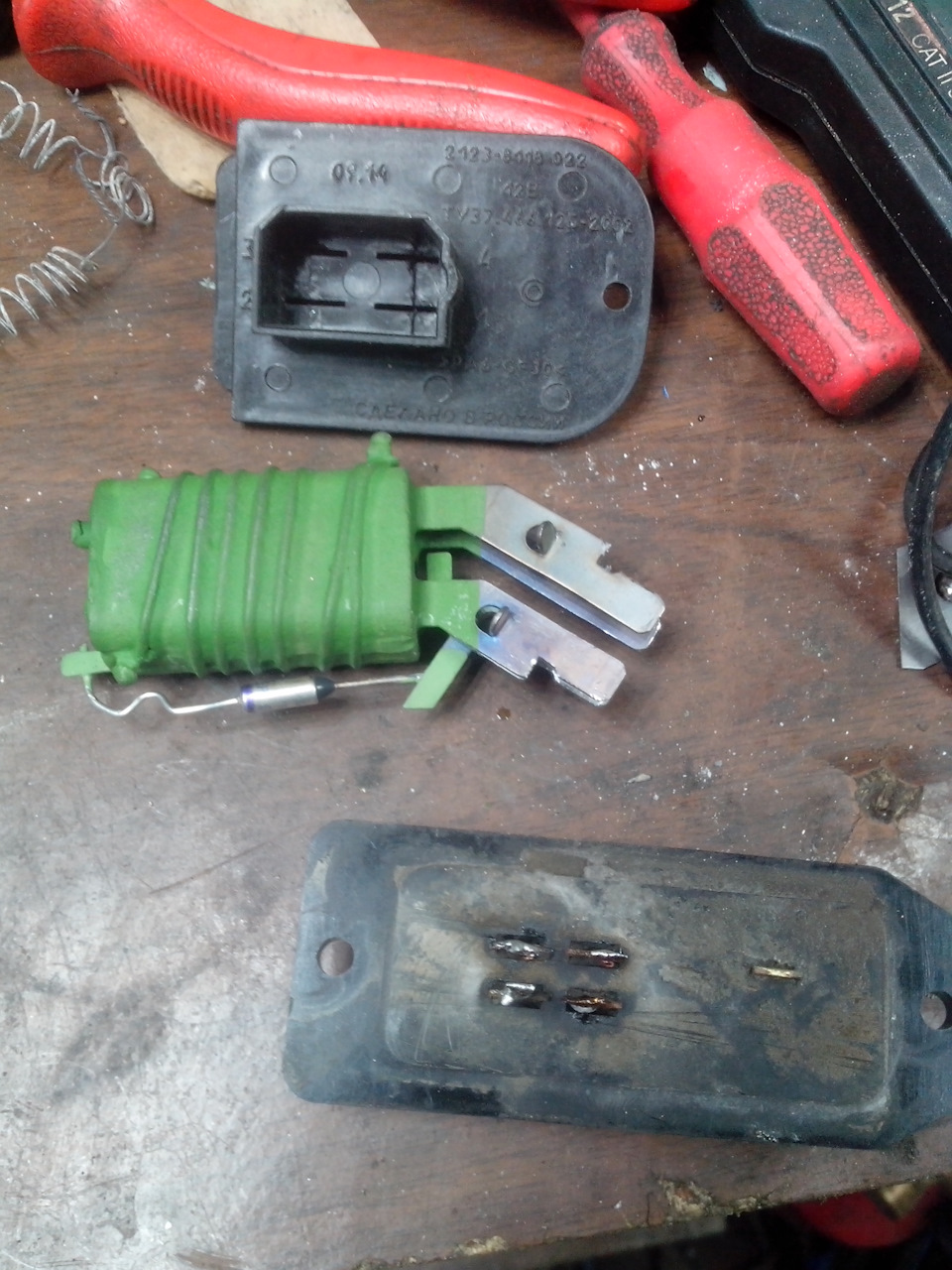

И номинал сопротивлений близок и конструктиву. Остается только подружить резистор от ВАЗ с разъемом от МПС. Для этого выпаиваем резистор ВАЗ, от МПС выламываем (оставляя контакты на колодке).

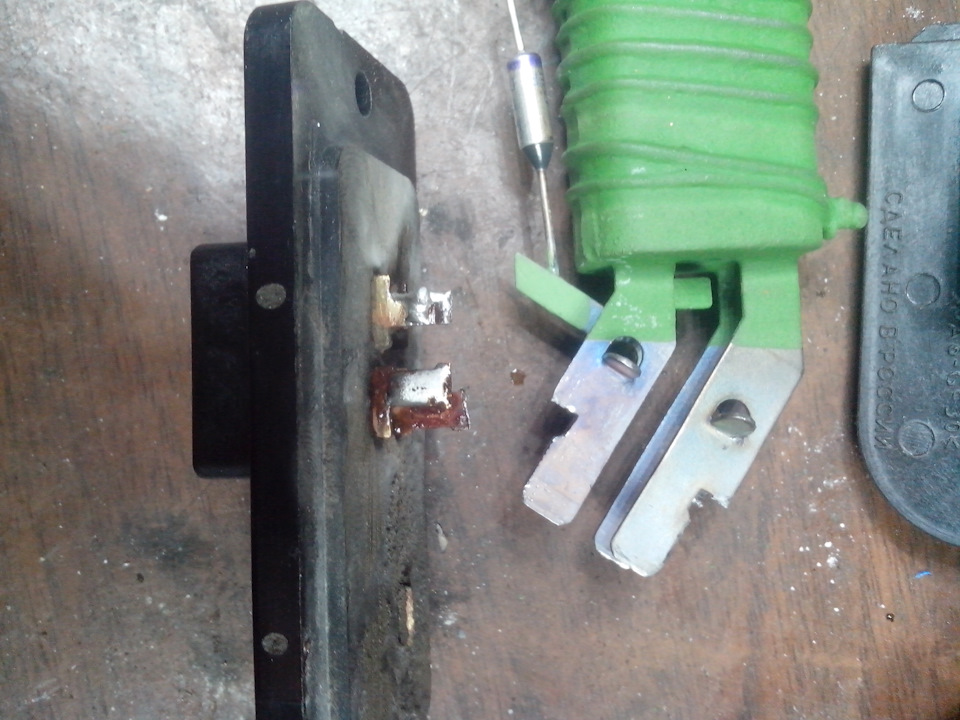

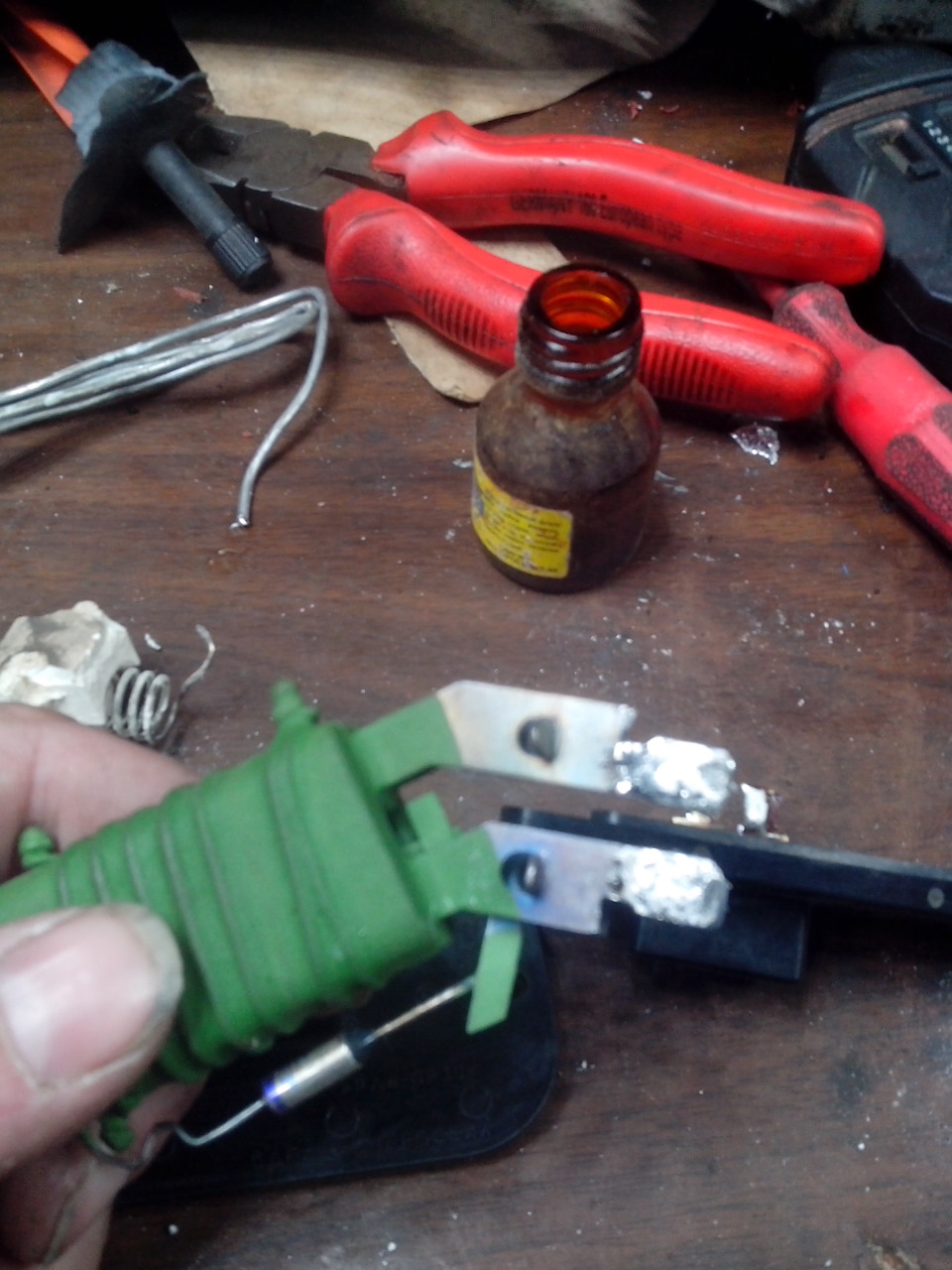

И припаиваем резистор от ВАЗ к колодке
Припаиваем в следующей последовательности:
ВАЗ : МПС
1 : 2
2 : 4
3 : 1
4 : 3

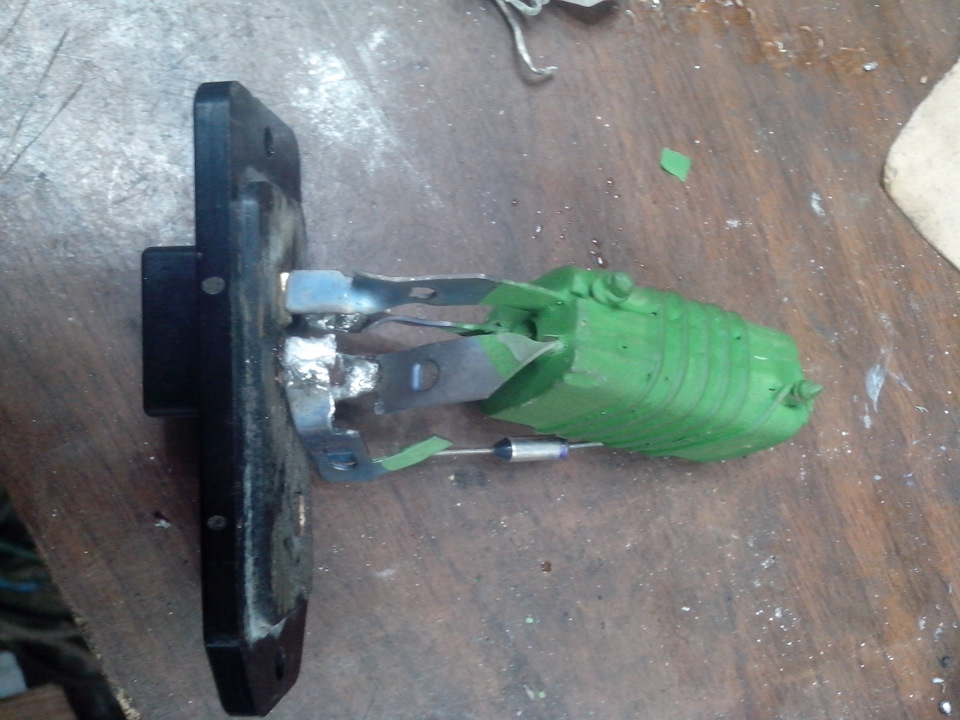

Ставим все на место (немного неудобно ставить, но под небольшим углом встает нормально). Главное, чтоб сам резистор не касался стенок воздуховода (так как он сильно нагревается во время работы и охлаждается воздухом от вентилятора). Подключаем все разъемы и пользуемся штатной работой вентилятора отопителя). Все скорости работают без нареканий. В дальнейшем. заменю моторчик на нормальный и заодно поставлю штатный резистор).
Всем удачи на дороге!
Новый резистор печки. Плюсы и минусы.
Все привет и с Новым Годом!
Как раз под конец года, приехал мне новый резистор(реостат) печки. Проблемы с родным резистором я описывал в предыдущем посте.
Скажу сразу, что данный эксперимент имеет свои плюсы и минусы. Чего оказалось больше? Тут как посмотреть.
Когда я озадачился восстановлением родного реостата, то просмотрел кучу разных вариантов его замены на новый. В результате выяснил, что заменить можно не обязательно на такой же, а можно установить даже от ГАЗели или другого нашепрома. Проблема будет лишь в том, как его охлаждать. Ведь конструктивное исполнение резистора напрямую связано с тем в каком месте он будет установлен, чтобы хорошо охлаждался.
А охлаждать его надо обязательно. Законы физики там работают на все сто процентов и нагрев идет приличный. Именно поэтому на всех автомобилях данный резистор устанавливают там, где ему будет обеспечено принудительное охлаждение. А именно, в районе крыльчатки двигателя печки.
Конструктивные решения у всех разные, поэтому взять и заменить эту деталь от другого авто просто так не получится. Кто-то делает резистор круглым, кто-то плоским и т.п.
В нашем случае резистор изготовлен в виде плоской тонкой пластины с нанесенными на ней дорожками из какого-то сплава, которые создают определенное сопротивление, в результате чего двигатель крутится с разной скоростью.
И вот тут есть интересный момент, который в явном виде для автовладельца скрыт. А именно, чем медленнее крутится двигатель, тем сильней греется этот резистор. И наоборот.
Когда автовладелец думает, что не будет «насиловать» двигатель печки и включает его на самую малую(первую) скорость, то где-то там в глубине торпеды плачет жарко трудится резистор.
А когда врубаем печку на полную, то резистор «отдыхает».
Просмотрев в интернете изображения резисторов, пришел в выводу, что на многие автомобили nissan и даже isuzu устанавливаются практически одинаковые по исполнению резисторы.
По колодке подключения они идентичны, но различны по исполнению самой пластины. Давайте смотреть и все будет понятно.
На Али нашел самый дешевый резистор от ниссан микры 1992-2003 года выпуска, стоимостью 350 руб. Еще 100 руб. взяли за доставку. Партномер у этого резистора 27150-72B01 или 27150-EY00A.
Родной имеет партномер 27150-0T100
На Али есть много других аналогичных резисторов, но цена гораздо выше. Я же хотел взять дешевле, чтобы провести эксперимент и в случае неудачи, финансовые потери были минимальны.
Печка на 4 скорости. Восстанавливаем резистор печки
Завел вечером машину, чувствую паленным пахнет. Печка была включенна на первой скорости и когда заводил, видимо вся энергия ушла чтоб завести двигатель, а мотрочик печки не запустился. Вот в итоге и сгорел резистор отопителя печки. Включил 4-тую, работает. А вентилятор печки и без резистора на 4-работает. Только незнай зачем она вообще нужна турбосамолетная )
На фото видно, что термопредохранитель расположен путем загибания как можно ближе к катушке резистора отопителя. Если резистор нагреть до 117 градусов, ево внутренняя цепь оплавляется и разывается. То же самое может произойти при впайке нового. Но на самом деле он перегорает не от температуры, а от возрастающей силы тока, когда вентилятор печки не может тронуться. Когда вентилятор не может тронуться нагрузка на этот предохранитель возрастает до 17 ампер.
На самом деле сам резистор перегорает редко, перегорает впаянная на контакте 4 блестящая деталька, которая называется термопредохранитель. Такие предохранители еще ставятся в утюгах, холодильниках. А раз это предохранитель, то рабочий ли сам резистор проверить очень просто, возьмите любой кусок провода и попробуйте закоротить «мостиком». Я так и сделал. Включил печку на первую, коротнул, работает сцука на всех скоростях. Если работает, то дело в предохранителе. Идем в магазин радиодеталей (в Уфе «Мир электроники») и покупаем новый на 15 ампер 117 градусов за 25 рублей. Впаиваем новый предохранитель. Когда припаиваете не перегрейте, от перегрева более 117градусов — предохранитель выйдет из строя! Паять надо с теплотводом. От перегрева деталь придет в негодность. Ставим на место под полку бардачка. Вуаля, работает печка на всех 4-х.
Как еще можно замутить, например если эта хрень в дороге сгорела? Берем большой пластиковый авто предохранитель на 20А, раздербаниваем корпус, отрезаем с резистора термопредохранитель так, чтобы потом загнув усики можно было обжать клеммы. Только сразу не запихнув на место под бардачок не включайте, расплавится без обдува. А с обдувом работает.
Если скажете, что это колхозный вариант, то можно постепить так, припаять клеммы мама и вставить маме раздербанненный предохраниль на 20А
Вариант с впайкой новых предохранителей самый лучший. Да вот только быстро их раскупают в магазине электроники. Я два магазина объехал. А как вы думаете куда девают заменённые резисторы в сервисах? Сидят, паяют. Калым!
Вопрос к гуру в радиоэлектронике. Что еще можно впаять вместо этого термопредохранителя? Может лампочку, сделав подсветку полки? Слышал еще, что в грузовых авто вместо этого термопредохраниля стоит термореле или многоразовый самовостанавивающийся термопредохранитель. Интересно название детали? У газели резистор отопителя очень похож на наш, но он трехконтактный и вместо термопредохранителя там впаяна какая-то большая черная квадратная деталька. Что за деталь, можна в наш впаять?
Резистор, для чего он нужен, где применяется в автомобилях
Сегодня мы поговорим про резистор, как основной элемент любой электрической цепи автомобиля. Для чего он нужен, какие бывают резисторы, принципы их работы, какие подходят для той или иной электрической цепи.
Эти знания могут пригодиться при ремонте автомобиля.
Три основные составляющие электрического тока
Электроэнергия достаточно плотно вошла в нашу жизнь. Используется она практически везде, и в автотранспорте в том числе.
Данный вид энергии имеет три основных составляющих – напряжение, сила тока и сопротивление.
Что касается последнего параметра, то благодаря возможности создания дополнительного сопротивления в любой точке электрической цепи можно влиять на первые два параметра.
Основным элементом для создания сопротивления является резистор. Данный элемент относится к самым востребованным, и ни одна электрическая цепь без него не обходится, и заменить его чем-либо другим не получится. А в любом автомобиле электрических цепей предостаточно.
Назначение
Основное назначение резистора – создание сопротивления для возможности контроля и регулировки силы тока и сопротивления. По сути, он является своеобразным фильтром, позволяющим на выходе из него получить электроэнергию с определенными параметрами.
Обеспечивает он все это за счет удержания тока, деления и уменьшения напряжения.
Основным параметром резистора является сопротивление, которое он создает в цепи, и измеряется оно в Омах.
Резисторы в электрической цепи автомобиля.
Именно благодаря своей функции этот элемент так часто используется в автомобилях. Ниже мы рассмотрим одни из основных составляющих авто, где используется резистор и какую конкретно функцию он там выполняет.
Система охлаждения
Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.
Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.
Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.
Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.
То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.
В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.
Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.
Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.
В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.
Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.
Система зажигания
Второй элемент автомобиля, где можно встретить резистор – это свечи зажигания. Но далеко не все свечи оснащены им.
В конструкции данных элементов он начал появляться не так давно, и задача его заключается в подавлении радиопомех.
Кстати, сейчас ведется очень много споров, нужен ли он в свечах. Ведь резистор создает сопротивление, которое в конечном итоге влияет и на искру. А ведь чем сильнее последняя, тем лучше воспламеняется горючая смесь.
Но на самом деле на качестве искры наличие резистора сказывается незначительно, а вот на свечу – только положительно. Очень сильный искровой заряд приводит к разрушению электродов, а сопротивление снижает напряжение искры.
Но не в этом его главное назначение. Мощный искровой разряд создает достаточно сильные помехи в радиочастотном диапазоне, которые могут повлиять на работу аудиосистемы автомобиля, мобильного телефона и любого другого оборудования, чувствительного к помехам данного типа.
Интересно, что необязательно устанавливать на автомобиль свечи зажигания, оснащенные резисторами.
Дело в том, что во многих моделях шумоподавляющий элемент устанавливается в наконечники проводов высокого напряжения. Также некоторые виды самих проводов обладают достаточно неплохим сопротивлением, которого хватает для подавления радиопомех.
Резистор также может быть установлен и в бегунок трамблера, причем встречается он там на многих моделях. Его задача – та же, что и в свече зажигания или наконечнике.
Важно понимать, что во всех перечисленных элементах зажигания одновременно использоваться резисторы не могут.
При последовательном подключении этих элементов все сопротивление, которое они создают, суммируется.
То есть, если резистор будет установлен в бегунке трамблера, наконечнике, свече, то они будут создавать настолько сильное сопротивление, что значительно послабят искровой заряд, и он уже не сможет качественно воспламенять смесь. А это приведет к перебоям в работе двигателя, потере мощности, увеличению расхода топлива.
Поэтому принимать решение, стоит ли устанавливать на автомобиль свечи зажигания с резистором необходимо, тщательно ознакомившись с техдокументацией, идущей к авто.
Если изготовитель указывает, что необходимо использование таких свечей, то ими лучше пользоваться.
Система обогрева салона
Еще один элемент в конструкции автомобиля, где используется резистор – система отопления салона, а точнее, – управление работой электродвигателя печки.
В любом автомобиле используется переменный резистор для изменения скорости работы электромотора обогревателя.
В нем при помощи вращающегося элемента обеспечивается возможность изменения значения сопротивления.
При включении электродвигателя на 1-ю скорость вращения, резистор обеспечивает максимальное сопротивление, при переключении на 2-ю – оно уменьшается, а при переходе на 3-ю скорость — практически полностью убирается.
Осветительные приборы
В последнее время резисторы стали использоваться вместе со светодиодными лампами. Данный вид ламп все больше начал применяться на авто.
Но далеко не все машины пока идут с завода, укомплектованные светодиодными осветительными приборами, а вот отдельно их купить и установить вместо штатных ламп накаливания тех же поворотников или стоп-сигналов вполне можно и многие так делают.
Но здесь возникает проблема, которая обязывает использовать резисторы.
Дело в том, что потребление электроэнергии этими лампами очень малое, из-за чего электронный блок расценивает работу светодиодов как неисправность штатной лампы.
Чтобы исправить ситуацию, используются резисторы, создающие нагрузку на линии проводки, запитывающей те осветительные приборы, в которых установлены светодиодные лампы.
В результате ЭБУ воспринимает сопротивление элемента, как работу лампы накаливания, поэтому кода ошибки не возникает.
Интересно, что при использовании таких обманок основное достоинство светодиодных ламп – малое потребление энергии, сводится к нулю, и у них остается только одно преимущество перед обычными лампами накаливания – длительный срок эксплуатации.
Виды резисторов, их особенности
Из описанных выше резисторов, которые используются в конструкции автомобиля, можно отметить два типа – нагрузочные, они же постоянные и переменные. В целом – это и есть два основных вида, которые имеют достаточно широкое применение в разных сферах.
Конечно, есть еще целый ряд всевозможных резисторов, которые отличаются по своим конструктивным особенностям. К примеру, терморезисторы, в которых сопротивление меняется от температуры, или фоторезисторы, меняющие свои параметры от освещенности. Но их мы пока касаться не будем, а рассмотрим лишь указанные два вида.
Постоянные резисторы называются так потому, что сопротивление, которое они создают – неизменное.
К примеру, если указано, что основной параметр данного элемента составляет 30 Ом, то сопротивление именно этого значения он обеспечивает и поменять его невозможно.
В переменных же резисторах сопротивление можно менять, притом вручную. Примером тому является уже упомянутое управление электродвигателем системы отопления.
К переменным резисторам относятся также подстроечные.
В таких резисторах тоже можно изменять параметр вручную, но регулировка его выполняется не в любой момент, как это делается в переменном, а лишь когда требуется перенастроить работу всей схемы, куда он включен, на длительный срок.
В автотранспорте подстроечные элементы не используются, хотя их часто можно встретить в бытовой технике.
Подбор резистора по сопротивлению
Большинство людей при выходе из строя какого-то электроприбора сдают его в ремонт или заменяют, хотя во многих случаях виноват именно резистор, тем более что он – один из самых распространенных элементов в любой схеме. Но находятся и такие, кто самостоятельно берется за ремонт.
И часто у любителей самостоятельного ремонта возникает вопрос, как правильно подобрать резистор для той или иной схемы.
Для этого возьмем простейшую схему, включающую источник питания и один потребитель.
Еще вначале было указано, что электроэнергия имеет три основные характеристики – напряжение, сила тока и сопротивление. Именно по этим параметрам и производятся все необходимые расчеты, используя для этого закон Ома.
Согласно этого закона, поскольку нам необходимо определение сопротивления, следует напряжение поделить на силу тока.
К примеру, наш источник питания обеспечивает цепь напряжением 12 В, с силой тока 0,02 А.
Чтобы определить сопротивление проводим математические расчеты – 12/0,02 и получаем сопротивление цепи 600 Ом.
Теперь непосредственно о том, как высчитать сопротивление резистора для использования в той или иной схеме. Для примера возьмем источник питания на 12 В и потребитель (лампу накаливания 3,5 В, 0,28 А).
Вначале рассчитывается сопротивление лампы – 3,5/0,28 = 12,5 Ом. Теперь узнаем, какая сила тока потечет через имеющуюся лампу – для этого берем напряжение источника питания и делим на сопротивление: 12/12,5 = 0,96 А, что в 3,5 раза превышает необходимую для работы потребителя силу тока, и если подключить потребитель, то нить лампы попросту перегорит.
Чтобы перегорания не произошло, необходимо сопротивление в цепи, равное 43,75 Ом (12,5 * 3,5). А поскольку лампа сама создает сопротивление, то в схему необходимо подключить добавочный резистор на 30 Ом. В ходе расчетов получаем – 12 В/ 42,5 Ом (сопротивление лампы и резистора) = 0,28 А.
То есть получили силу тока, необходимую для нормальной работы потребителя. В данном случае включенный в схему элемент выступил в качестве ограничителя силы тока.
Мощность рассеивания
Помимо сопротивления у резистора есть еще один немаловажный параметр – мощность рассеивания.
Любой резистор выступает своего рода ограничителем и благодаря своему сопротивлению проводит через себя только определенное напряжение и силу тока. При этом излишки, которые он не пропустил в себе не накапливает, а преобразует их в тепловую энергию и рассеивает.
Поэтому предусмотрены обозначения резисторов по мощности рассеивания.
Несоответствие данного элемента по мощности рассеивания приведет к его перегреву и разрушению. Мощность рассеивания измеряется в Ваттах.
Определить мощность рассеивания можно как по напряжению, проходящему через него, так и по силе тока.
Что касается напряжения, то формула для расчета выглядит так:
Для расчета по силе тока формула имеет такой вид:
Важным условием при выборе резистора по данному параметру является то, что мощность рассеивания у него должна быть вдвое больше, чем полученная при расчетах.
К примеру, мы имеем силу тока в 0,1 А и сопротивление резистора в 100 Ом.
Исходя из формулы, получаем мощность рассеиваний в 1 Ватт (0,1 2 * 100 = 1), но для нормальной работы элемента выбираем резистор с мощностью рассеивания в 2 Ватт.
Отметим, что все изготавливаемые резисторы имеют строго определенное значение мощности рассеивания, что облегчает их выбор.
К тому же можно даже визуально определить, какая у резистора мощность рассеивания. Здесь все просто, чем больше по размерам элемент, тем выше значение.
Здесь мы рассмотрели резисторы – одни из самых распространенных элементов в любой электрической схеме автомобиля. Ведь они позволяют контролировать основные параметры электрической энергии благодаря воздействию всего лишь на одну из ее характеристик.
Напоследок отметим, что при расчетах необходимо следить за размерностью параметров. То есть, использовать только амперы, вольты и омы, и если указано, что сила тока составляет 20 мА, то следует перевести это значение в амперы, получив для расчетов значение в 0,02 А.
За что отвечает резистор печки
Что такое резистор и где он применяется в автомобиле, для чего нужен резистор в цепи вентилятора охлаждения, свечи зажигания, отопителя салона, бегунке трамблера
Три основные составляющие электрического тока
Электроэнергия достаточно плотно вошла в нашу жизнь. Используется она практически везде, и в автотранспорте в том числе.
Данный вид энергии имеет три основных составляющих – напряжение, сила тока и сопротивление.
Что касается последнего параметра, то благодаря возможности создания дополнительного сопротивления в любой точке электрической цепи можно влиять на первые два параметра.
Основным элементом для создания сопротивления является резистор. Данный элемент относится к самым востребованным, и ни одна электрическая цепь без него не обходится, и заменить его чем-либо другим не получится. А в любом автомобиле электрических цепей предостаточно.
Общая схема циркуляции воздуха
Забор воздуха в салон автомобиля осуществляется вентилятором, который может быть установлен в салоне либо за моторным щитом. Над электродвигателем располагается фильтр салона. При необходимости подогрева воздушный поток проходит через радиатор отопителя. Радиатор печки соединен с системой охлаждения автомобиля, поэтому при нагреве двигателя циркулирующая жидкость из системы охлаждения двигателя нагревает соты радиатора печки. Поэтому, проходя через соты, поток воздуха также становится теплым.
Когда в подогреве необходимости нет, заборный и очищенный фильтром воздух подается в салон напрямую из окружающей среды. Если автомобиль оборудован кондиционером, в режиме охлаждения перед попаданием в салон поток проходит испаритель, после чего холодный воздух направляется в дефлекторы (более подробно о принципе работы системы кондиционирования).
Воздушные заслонки
Перенаправление воздушных потоков для регулирования температуры осуществляется специальной заслонкой. Виды управления заслонкой:
От вентилятора печки в салон уходят каналы, по которым воздух может подаваться на лобовое стекло, в ноги либо через центральные дефлекторы. В зависимости от схемы работы, режимы могут быть как комбинированными, так и единичными, когда весь заборный воздух подается только в одну зону. Переключение режимов может осуществляться механически либо с помощью сервопривода и блока управления. Механический способ предполагает прямое соединение воздушных заслонок с переключателем на торпеде. Электропривод заслонок позволяется управлять ими нажатием клавиши, а также реализовать автоматическое управление электронным блоком системы кондиционирования салона.
Рециркуляция
В режиме рециркуляции закрывается основная воздушная заслонка, после чего вентилятор печки начинает забирать воздух из салона. Подобный режим работы позволяет заблокировать доступ неприятных запахов и загрязненного воздуха с улицы, если вы, к примеру, едете за автомобилем по пыльной гравийной дороге.
Зимой режим рециркуляции позволяет быстрее прогревать салон автомобиля, так как через радиатор отопителя проходит не морозный, а уже салонный теплый воздух. Соответственно, летом рециркуляция упрощает кондиционеру процесс охлаждения.
Виды привода рециркуляции:
Как заменить
Алгоритм замены резистора печки таков: 1. Необходимо снять минусовую клемму с аккумулятора; 2. Снять облицовку, затем – накладку рамы ветрового стекла, вынуть обивки для шумоизоляции; 3. Вакуумный усилитель также лучше снять, ради удобства проведения ремонта; 4. Колодку с проводами, находящуюся на резисторе, отсоединить; 5. Чтобы случайно не заменить еще вполне исправное устройство (ведь причина может быть и не в нем), стоит проверить его омметром, поочередно подключая его к контактам. Если есть существенные отличия от нормальных показаний, значит – необходимо менять; 6. Для снятия неисправного резистора отопителя достаточно открутить винт, и удалить испорченную деталь; 7. В обратном порядке производится установка нового. Учтите также, что колодку с проводами можно присоединить лишь в одном положении.
1. Двигатель перегревается
Система охлаждения
Итак, нагрузочный резистор используется в системе охлаждения автомобиля, а точнее, – в цепи питания вентилятора радиатора.
Стоит отметить, что раньше этот электрический элемент не использовался в данной цепи, и все работало очень просто – при достижении определенной температуры охлаждающей жидкости, температурный датчик замыкал контакты цепи питания вентилятора, и он включался в работу.
Использование же резистора позволило сделать работу электродвигателя вентилятора двух — и даже трехрежимной.
Процесс подачи питания на вентилятор при этом несколько изменился. В систему добавились также реле, а за включение вентилятора у современных авто уже отвечает электронный блок управления.
То есть, электронный блок анализирует температурные показатели датчика, и подает сигнал на реле.
В зависимости от температуры реле направляет электроэнергию по определенной цепи. Если температура охлаждающей жидкости превышена незначительно, но уже требуется ее снижение, и сигнал от ЭБУ поступил, реле направляет электроэнергию через нагрузочный резистор, который создает сопротивление, и вентилятор начинает вращаться с небольшой скоростью.
Если температура будет дальше повышаться и достигнет критической точки, реле перенаправит электроэнергию по другой цепи – в обход резистора, напрямую к вентилятору, что обеспечит его работу на полную мощность, с большой скоростью вращения.
Это схема двухрежимной работы вентилятора, которая обеспечивается наличием нагрузочного резистора в цепи. Причем она упрощенная, чтобы было более понятно.
В авто с трехрежимной работой вентилятора, принцип остается тот же, но у него уже используется два резистора – один отвечает за малые обороты вращения вентилятора, второй – за средние.
Третий же режим – аварийный, при котором вентилятор вращается с максимальной скоростью, обеспечивается за счет подачи питания на него напрямую.
Функции и назначение резистора
Резистор часто применяется во многих электросхемах транспортного средства. Основная его функция — это контроль и распределение подаваемого тока к элементу его потребления, в этом случае к печке машины.
В автомобилях источником подачи тока является аккумулятор, который вырабатывает необходимый электрический заряд для функционирования всех электроэлементов транспортного средства. Резистор, в свою очередь, трансформирует ток в нужные пределы величины напряжения для бесперебойной работы той или иной детали. Если преобразователь тока приходит в негодность, то на печку будет подаваться напряжение больше, чем требуется для её работы, и система отопления салона работать не будет. А также от большого напряжения может произойти перегорание деталей отопителя, которые работают на токе.
Причины замены
Одной из распространенных «болезней» автомобилей ВАЗ, особенно – модели 2110 в зимнее время является работа печки. Если у вас вдруг возникла ситуация, когда вентилятор отопителя не поддерживает заданную ему температуру на первой, второй скоростях, а работает только на самой высшей, значит, резистор печки на вашем ВАЗ 2110 пришел в негодность, и его нужно менять.
Резистор печки ВАЗ 2110
Печка не дует в 1,2,3 положениях — реостат печки ремонтопригоден
з.ы. к Фоксу или ктому, кто сможет: дополни мой отчёт, выложи людям место расположения реостата и его изображение, если есть возможность
Иногда люблю почитать о ремонтах техники, поэтому решил поделиться своим опытом. В этот раз устраняем неисправность регулятора оборотов двигателя автомобильной печки. Уверен, пригодится многим, поскольку конструктив ломающегося элемента идентичен у подавляющего большинства автомобилей, от ВАЗов до иномарок.
Симптомы: регулятор печки не работает на 1, 2, 3 скорости, но работает на самой высокой — 4 скорости.
Диагноз: сгорел термопредохранитель резистора регулятора оборотов печки.
Порядок ремонта примере Форд Торнео Коннект.
Откидываем бардачок. С лева от корпуса печки находятся два пучка проводов, один из которых идет вниз, к разъёму в корпусе воздуховода.
Отсоединяем разъем (от резистора). Сам резистор вкручен одним саморезом в канал воздуховода. Там он обдувается холодным воздухом, так как он имеет довольно высокую рабочую температуру.
Откручиваем саморез и извлекаем резистор (зелененький такой). Видимых повреждений на нем обычно нет.
Тестером, на всякий случай, прозваниваем пластинки реостата (те, что залиты в зеленый изолятор). Затем прозваниваем термопредохранитель, расположенный с торца. Если он не звонится — значит сгорел и подлежит замене.
Покупаем такой же термопредохранитель, либо чуть выше по температурным показателям, указанным на его корпусе. В моем случае на 250V 10А с температурой 223 град (штатный 216 град).
Паять нельзя – отвалится. Либо точечная сварка (такую услугу можно спросить на радиорынке), либо соединить выводы резистора с выводами термопредохранителем посредством обжатия их с помощью коротких обрезков медной толстостенной трубки или с помощью распиленного напополам винтового зажима от монтажной электротехнической делимой колодки с отверстием подходящего диаметра (от колодки, как на фото).
Устанавливаем резистор в авто, подключаем и наслаждаемся результатами своей работы.
Отличия в конструкции
На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.
Итак, непосредственно различия:
Основные причины плохой работы электропечи
Ваз 2110 печки схема
Прежде чем непосредственным образом приступить к поиску решения проблемы, необходимо уметь её быстро и эффективно выявлять. Вначале целесообразно рассмотреть общую схему строения печи. Итак, печь отопителя состоит из следующих компонентов:
