Реле 229 ауди 100 за что отвечает
Список и нумерация реле
Копирнул для себя в бж у Vitek-LAVR думаю он не обидится)))
Пример.
Реле номер 214 — реле света, … — VAG номер 11111111
__________________________________________________ __
Вот все номера: (перевод с немецкого, но вразумительно)
1 — 433 919 082 Оповещения реле олеографии
4 — 443 919 096 C Отключение толчка с & уведомлением потребления переключения
13 — Кондиционер VW
17 — Разгрузка контакт x
18 — 191 937 503 7M0 951 253 A Разгрузка контакт X (40A)
19 — 191 955 531 Автоматика интервала моющей бумажонки Audi, VW
21 — 191 953 227 A Световое Warnblink реле (2 (4) x 21 Вт. + 4W) без AHK
22 — 431 953 231 Световое Warnblink реле с AHK
30 — 165 906 381 Инъекция Digifant
31 — Холостой ход вентилятора
33 — 431 955 535 Устройство чистки прожектора (SRA) VW
36 — 3A0 951 307 Зуммер VW
42 — Уведомление недостатка хладагента
44 — 559 060 86
53 — 141 951 253 B (Противотуманная фара / Steckbrücke сигнальный рог / двойной рог / прохладный вентилятор / оконную ручку/…) Audi, VW (71-…)
61 — Отключение толчка
72 — 191 955 529 Моющая бумажонка устройство VW
76 — 443 927 826 ПРОТИВОБЛОКИРОВОЧНОЕ УСТРОЙСТВО
78 — Гидронасос противоблокировочного устройства
79 — 191 927 841 Реле для Beleuchtung-Wählhebel Audi, VW
80 — Отопление всасывающей трубы; топливный насос; прохладный вентилятор VW
83 — Защелка для блокировки механизма свободного хода (syncro)
90 — Холостой ход топливных насосов
94 — 431 951 253 F Реле замыкающего контакта противотуманную фару Audi, VW
99 — 357 955 531 3B0 955 531 программируемое реле мойки для протирания Audi, VW
100 — 7M0 951 253 A Реле замыкающего контакта разгрузку контакт X Audi, VW (80-…)
103 — 357 911 253 STG для Glühzeitautomatik
104 — STG для Glühzeitautomatik
109 — 1J0 906 381 A Снабжение напряжения зажим 30 Audi, VW
142 — STG для Glühzeitautomatik / кондиционер VW
144 — STG для Glühzeitautomatik VW
147 — 1H0 959 142 Разделительное реле для Fzg с телефоном
(в более новый Fzg для климата & автоматического передаточного механизма) Audi, VW
150 — 357 927 181 A Реле повода 4 ход автоматический передаточный механизм Audi, VW
151 — 191 945 383, 701 945 383 Противотуманный задний свет для FZG с AHK
166 — STG для Glühzeitautomatik VW
167 — 191 906 383 C Реле замыкающего контакта топливный насос Audi, VW (80-…)
175 — 3A0 927 181 Реле повода для автоматического передаточного механизма
178 — ПРОТИВОБЛОКИРОВОЧНОЕ УСТРОЙСТВО VW
179 — Противоблокировочное устройство насос VW
181 — 1J0 959 485 Реле электро-холостой ход вентилятора
182 — STG для Glühzeitautomatik VW
185 — 3B0 911 251 Реле замыкающего контакта блокировочный выключатель повода VW
191 — 1H0 953 227 Световое Warnblink реле (2 (4) x 21 Вт. + 0W… 4W) без AHK Audi, VW, Seat
201 — 443 951 253 Т. Реле для автоматики
202 — 8A0 951 253 STG для свечи накала
203 — 8A0 951 253 A Реле замыкающего контакта eFH (место рядом с водителем)
204 — 431 951 253 Ч. 141 951 253 B
8D0 951 253 A (Реле 204 eig. выпадают и номером реле 373 заменено) противотуманный задний свет / противотуманную фару / электро-вентилятор
205 — 431 951 253 D, 191 927 841 Реле замыкающего контакта (40A) Audi
206 — 431 951 253 F, 1J0 927 841 Реле замыкающего контакта Audi, VW (80-…)
207 — 443 951 253 A Реле для дневной двигательной схемы света
208 — 8A0 951 253 B, 4D0 951 253 Реле замыкающего контакта топливный насос
213 — 443 951 253 ДЖОУЛЯ 8D0 951 253 Разгрузка контакт X (70A)
214 — 443 951 253 K 8D0 951 253 A Разгрузка контакт X (40A) Audi
215 — 443 951 253 Л Топливный насос
217 — 443 951 253 S Реле электро-вентилятор — полный груз (70A)
218 — 895 951 254 8A0 951 253 A Реле замыкающего контакта для eFH (места рядом с водителем)
219 — 443 951 253 Saugrohrvorwärmung
229 — 431 955 531
321 — 955 531 A 191 955 531 STG для Wisch-Wasch-Intervallautomatic
239 — 445 955 529 A Управление интервала моющей бумажонки — стеклоочиститель кормы
240 — 443 919 082 Оповещения реле олеографии
241 — 813 9190 82B Оповещения реле олеографии
259 — 443 951 307 A Зуммер
261 — 441 959 257 e-FH
267 — 443 919 578 C STG Магнитное соединение
269 — 443 959 627 отапливаемое обратное стекло V8
272 — 443 955 532 Временное реле для вентилятора
272 — 443 955 532 C Расходуем на строительство для интенсивной чистки
274 — 443 919 578 E Магнитное соединение
275 — 443 955 535 Чистка прожектора
276 — 443 919 533 A Отопление сиденья
281 — 443 919 469 Контрольный прибор лампы впереди
285 — 443 959 257 e-FH
287 — 443 959 257 B e-FH
288 — Управление мотора
292 — 443 951 307 B Зуммер оповещения для света
295 — 443 919 578 F Магнитное соединение
296 — 443 919 578 Г Магнитное соединение
297 — 443 927 351 B Заграждение переключения автоматику
300 — 443 951 253 P Реле защиты напряжения TDI
301 — 4A0 919 471, 4B0 919 471 STG Прожектор, тормозной контроль и контроль заднего подфарника Audi, VW
305 — 443 919 578 ДЖОУЛЕЙ STG для магнитного соединения
306 — 443 919 578 Ч. Магнитное соединение
309 — 893 919 082 Оповещения реле олеографии
310 — 893 919 082 A Оповещения реле олеографии
311 — 443 919 082 B Оповещения реле олеографии
316 — 443 963 281 Постоянное отопление / Flammwächter
318 — 447 959 875 e-SD
319 — 447 955 532 Интенсивная моечная установка стекол
320 — 447 947 115 D Временная задержка лампу внутреннего освещения
324 — 447 965 571 A STG для водяного насоса Audi
328 — 4A0 955 535 Чистка прожектора
329 — 441 959 257 B e-FH
332 — 4A0 919 579 F Магнитное соединение
337 — 4A0 907 413 TDI Мотор
339 — 4A0 907 517 Реле защиты напряжения TDI
341 — 8A0 907 525 приглушенное уведомление топлива
342 — 4A0 919 579 C Магнитное соединение
343 — 441 959 257 C STG для оконной ручки и выдвижной крыши
344 — 1J0 927 841 Реле замыкающего контакта для FzG с программой стабильности
347 — 441 959 257 D e-FH
349 — 8A0 927 826 ПРОТИВОБЛОКИРОВОЧНОЕ УСТРОЙСТВО
351 — 4A0 907 513 A ПРОТИВОБЛОКИРОВОЧНОЕ УСТРОЙСТВО / ЭДА
356 — 4D0 907 307 STG Servotronic Audi
357 — 4A0 907 307 A Servotronic
361 — 4A0 907 440 STG Зеркало ретроспективного взгляда el. anklappbar Audi, VW (94-…)
363 — 4A0 959 257 443 959 257 B STG eFH и выдвижная крыша Audi (85-00)
364 — 4A0 951 258 Предупредительная сигнализация кражи (DWA) & дорожное заграждение (WFS)
365 — 8D0 959 257 e-FH
367 — 8G0 959 257 A STG eFH-и выдвижная деятельность крыши (8 Sec).
370 — 8D0 951 253 Реле электро-вентилятор для FZG с дополнительным отоплением (50A)
372 — 4D0 951 253 Реле замыкающего контакта для топливного насоса
373 — 8D0 951 253 A Управление мотора / дополнительное отопление / реле топливный насос (35A)
376 — 8D0 951 253 C STG для заграждения переключения (автоматика)
377 — 4B0 955 531 A, 4B0 955 531 E STG Wisch-Wasch-Intervallautomatic
379 — 8L0 955 531 A STG для Wisch-Wasch-Intervallautomatic Audi
382 — 4D0 907 131 STG для светильника посадки
385 — 4B0 959 589 Выдвижная солнечная крыша
387 — 4B0 919 471 STG для прожектора, тормозного контроля и контроля заднего подфарника Audi
389 — 4B0 955 531 E STG для Wisch-Wasch-Intervallautomatic
390 — 4B0 907 487 STG для рулевого колеса функции мультимиллионера (FZG с телефоном)
392 — 4B0 907 307 Servotronic
393 — 4B0 919 471 A STG для прожектора, тормозного контроля и контроля заднего подфарника (LKG) Audi
397 — 8D0 907 701 A STG для противотуманной фары & противотуманного заднего света
399 — 4B0 907 487 A STG для рулевого колеса функции мультимиллионера (FZG с телефоном — NOKIA)
410 — 6N0 906 383 Топливный насос VW
434 — 1C0 941 597 Реле Далеко & ближний свет
444 — 1J0 927 841 Реле замыкающего контакта для FZG с el. Программа стабильности
601 — 8N0 955 531 B STG Wisch-Wasch-Intervallautomatic — FZG с SRA
603 — 4B0 955 531 E STG для Wisch-Wasch-Intervallautomatic
607 — 4B0 907 487 C STG для рулевого колеса функции мультимиллионера (FZG с телефоном)
608 — 4B0 907 487 D STG для рулевого колеса функции мультимиллионера (FZG с телефоном — МОТОРОЛА)
609 — 4B0 907 487 E STG для рулевого колеса функции мультимиллионера
? — 441 907 491 A STG Солнечная штора защиты только Audi (89-…)
? — 4A0 959 981 A STG отапливаемое хватание двери-Schliesszylinder только Audi (87-…)
? — 411 941 583 B e-SD
? — 443 919 469 Контрольный прибор лампы впереди
? — 431 951 253 Ч. NSW, e-FH 81 и т. д.
Предохранители, реле и блоки управления Ауди 100
Предохранители, реле и блоки управления
Блок реле и предохранителей
* Автоматические выключатели, размыкающие цепь при перегрузке и замыкающие ее через короткий промежуток времени.
Дополнительный блок реле под панелью приборов
Расположение реле и блоков управления на автомобиле:
а – расположение реле и блоков управления на панели приборов;
б – расположение блоков управления в салоне автомобиля;
в – расположение блока управления в багажном отделении
1 – коммутатор зажигания (возможное положение);
2 – дополнительный блок реле;
3 – блок управления системой круиз-контроля;
4 – реле указателей поворота;
5 – блок диагностирования;
6 – блок управления кондиционером;
7 – высотный датчик;
8 – блок управления системой впрыска топлива KE-Jetronic;
9 – блок управления передних сидений с электрорегулировкой;
10 – блок управления антиблокировочной системой тормозов;
11 – аккумулятор (для автомобилей с кондиционером);
12 – реле топливного насоса двигателя;
13 – блок управления лампами в задних фонарях
Блок предохранителей и реле расположен в задней части отсека двигателя на правой или левой стороне водоотводящего кожуха (в зависимости от модели). Для замены предохранителей необходимо снять крышку блока, отстегнув зажимы. Расположение предохранителей, защищаемые ими цепи, а также номинальный ток предохранителя указаны на внутренней стороне крышки блока.
Пластмассовые корпуса предохранителей имеют различный цвет, соответствующий номинальному току.
Часть реле расположена в блоке предохранителей, а другая – в отдельном дополнительном блоке реле в салоне с левой стороны под панелью приборов. Для проверки исправности реле следует несколько раз включить и выключить соответствующую систему. Если при этом не будут слышны характерные щелчки, значит реле неисправно и подлежит замене. Заменяемое реле просто вытаскивают из гнезда.
Реле и предохранители Ауди А6 С4 1994-1997г.
Расположение монтажных блоков на автомобиле Audi 100 c4/Audi А6 c4 в салоне.
1 — дополнительный монтажный блок № 1; 2 — монтажный блок предохранителей и реле (Audi 100), монтажный блок предохранителей (Audi А6); 3 — соединительный блок № 1; 4 — центральное распределительное устройство с блоком реле; 5 — дополнительный монтажный блок № 2; 6 — соединительный блок № 2; 7 — блок системы зажигания; 8 — дополнительный монтажный блок № 3; 9 — соединительный блок № 3.
Центральное распределительное устройство (вид спереди) автомобилей Audi А6 C4 (1994-1997 гг.) на рисунке цифра 4.
1. Разгрузочное реле (№ 213); 2. Реле звукового сигнала; 3. Реле системы омывателя фар головного освещения; 4. Реле центрального замка; 5. Реле прерывания работы стеклоочистителя и стеклоомывателя (№ 229); 6. Реле топливного насоса (№ 208).
1. Реле управления вентилятором охлаждения при неработающем двигателе (№ 272)
2. Реле вентилятора охлаждения двигателя (№ 214)
3. Реле включения 3-й скорости вентилятора (№ 217)
4. Реле ламп противотуманного света
5. —
6. —
7. Реле ламп дневного света
8. Реле лампы подсветки переключателя передач
9. Реле муфты кондиционера (№ 267)
10. Реле включения модуля кондиционера
11. Реле очистителя и омывателя заднего стекла
12. —
13. Реле питания громкоговорителя
14. Блок контроля исправности ламп
15. Блок контроля исправности ламп
16. Блок управления системой гидроусилителя рулевого управления «Servotronic»
17. —
Предохранитель Ампер Защищаемая цепь
А1 30 А стеклоподъемники
А2 30 А стеклоподъемники/ сдвигаемая панель крыши
А3 15 А централизованное управление замками
А4 15 А радио, динамики
А5 20 А обогрев запорного цилиндра, прикуриватель
В1 30 А электропривод сиденья водителя
В2 30 А электропривод сиденья переднего пассажира
В3 30 А обогрев сиденья
В4 30 А тягово-сцепное устройство
В5 20 А сдвигаемая панель крыши
Дополнительный монтажный блок N° 2 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 5
1. Блок управления электростеклоподъемником и электроприводом люка
2. Блок управления электростеклоподъемником и электроприводом люка
3. Блок управления электроприводом зеркала заднего вида
4. Блок управления электроприводом зеркала заднего вида
5. —
6. —
7. Предохранитель вентилятора системы охлаждения
Дополнительный монтажный блок N° 3 автомобилей Audi А6 (1994—1997 гг.) на рисунке цифра 8
1. —
2. —
3. —
4. —
5. Реле насоса дополнительной подачи воздуха в выпускной коллектор
6. —
7. — реле №30 (системы управления двигателя ABK)
8. Предохранитель насоса дополнительной подачи воздуха в выпускной коллектор
Монтажный блок предохранителей автомобилей Audi A6 C4 (1994-1997 гг.).
Расположен в салоне слева на панели за крышкой, на первом рисунке цифра 2.

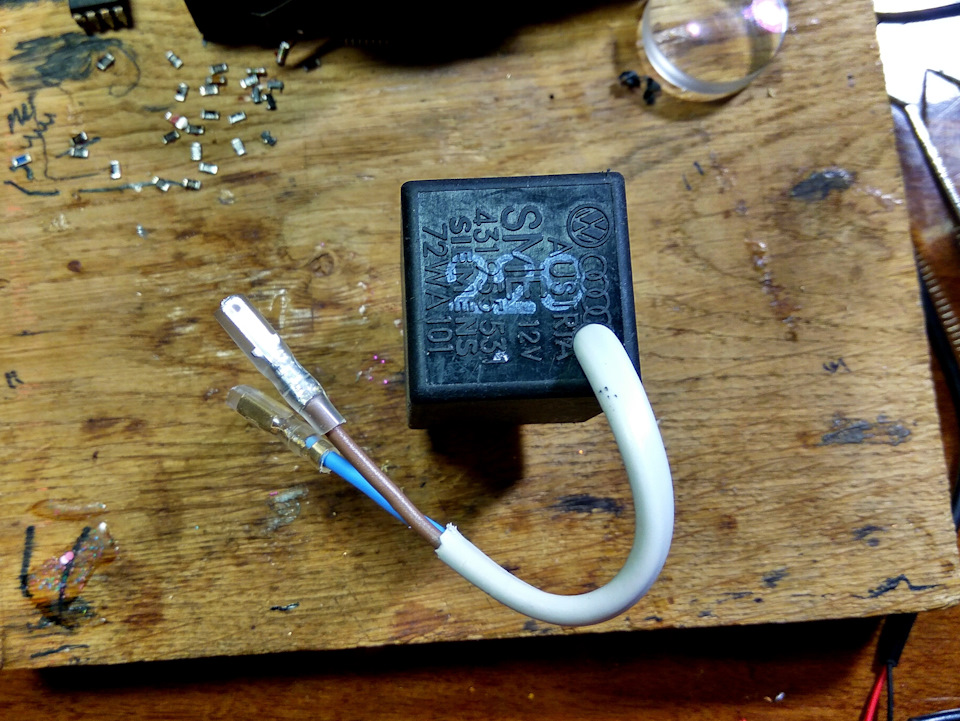

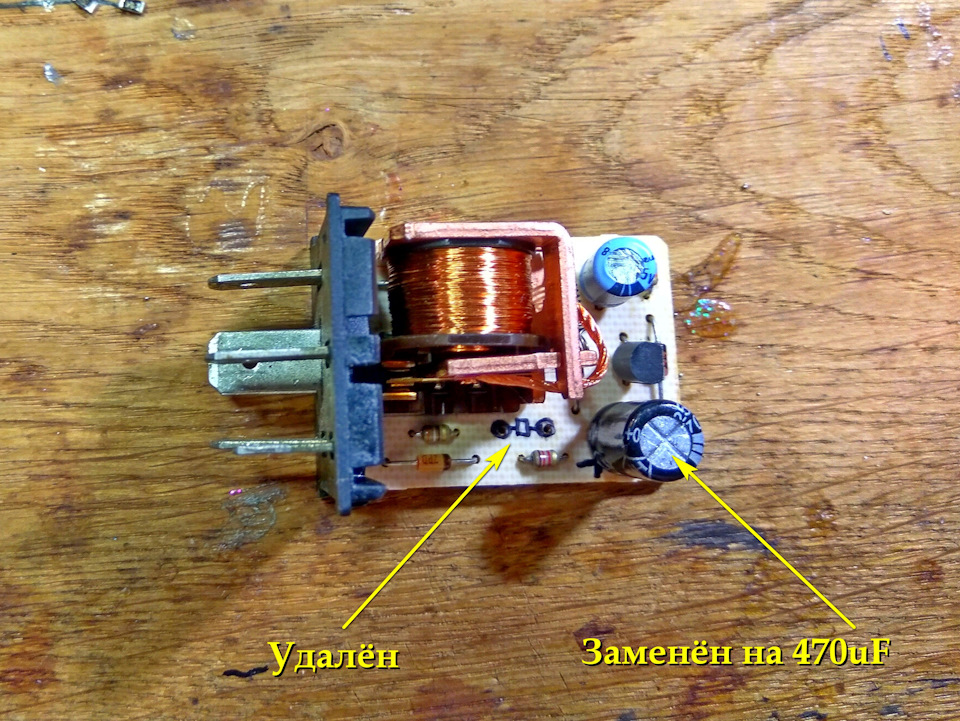

Регулируемое реле паузы дворников 229.1

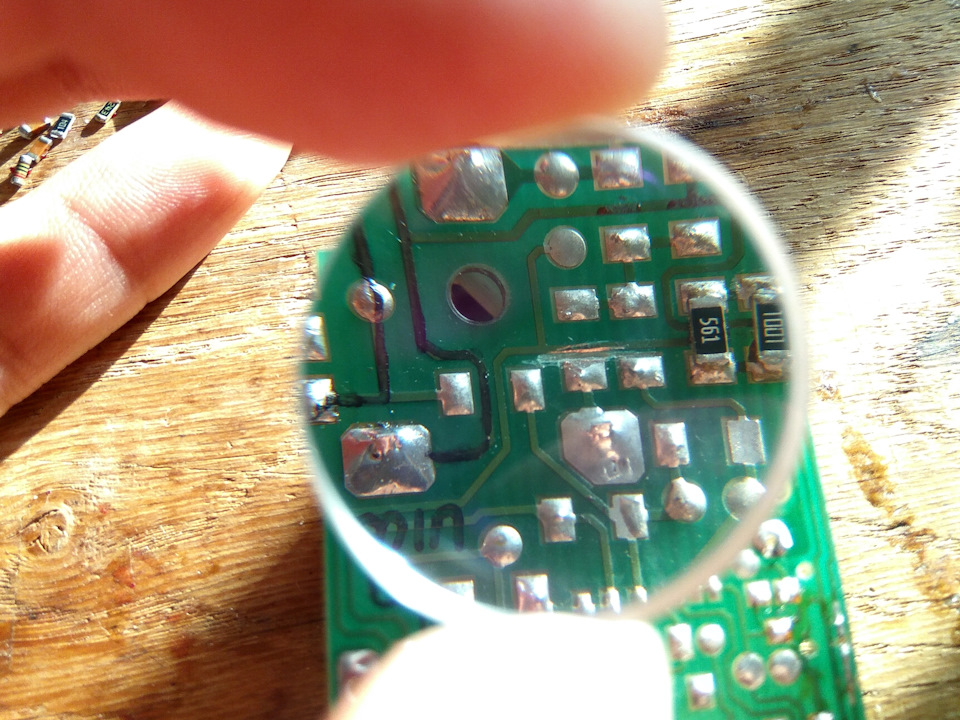

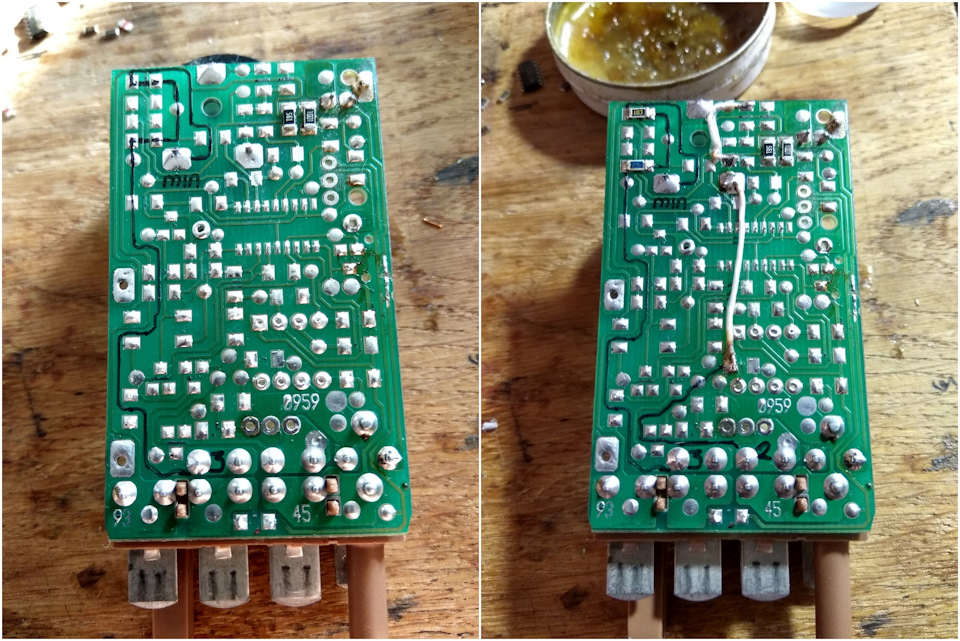

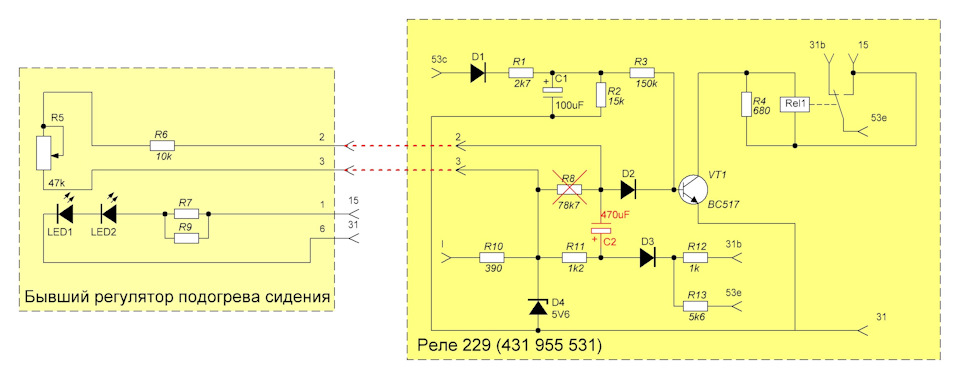

Из схемы видно, что нам нужно лишь удалить один постоянный резистор, чтобы его функцию выполнял переменный резистор в регуляторе. Добавочное сопротивление нужно для того, чтобы в положении «0» не было такого же «нулевого сопротивления»)). Конденсатор заменен на бОльшую ёмкость, поскольку того требовал номинал имеющегося переменного резистора (47к).
При таких параметрах имеем минимальную задержку между взмахами (положение «0», сопротивление 10к) около 2 с. Дальнейший рост идёт с шагом примерно 1,8-2с. В последнем положении «6» (сопротивление 47к+10к=57к) пауза между взмахами примерно 13,5 с.
Заводская задержка была около 4,4 с.

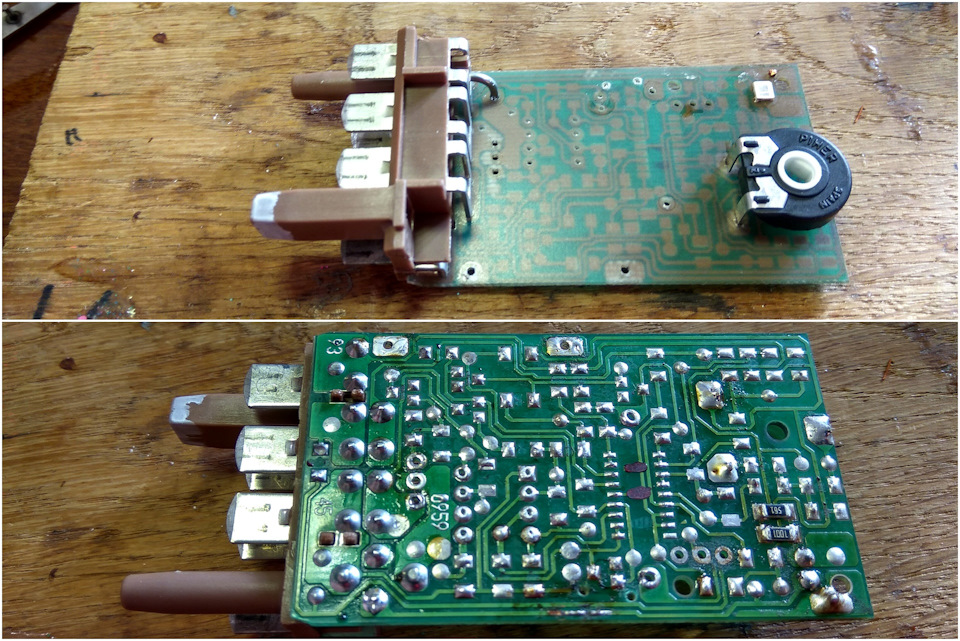

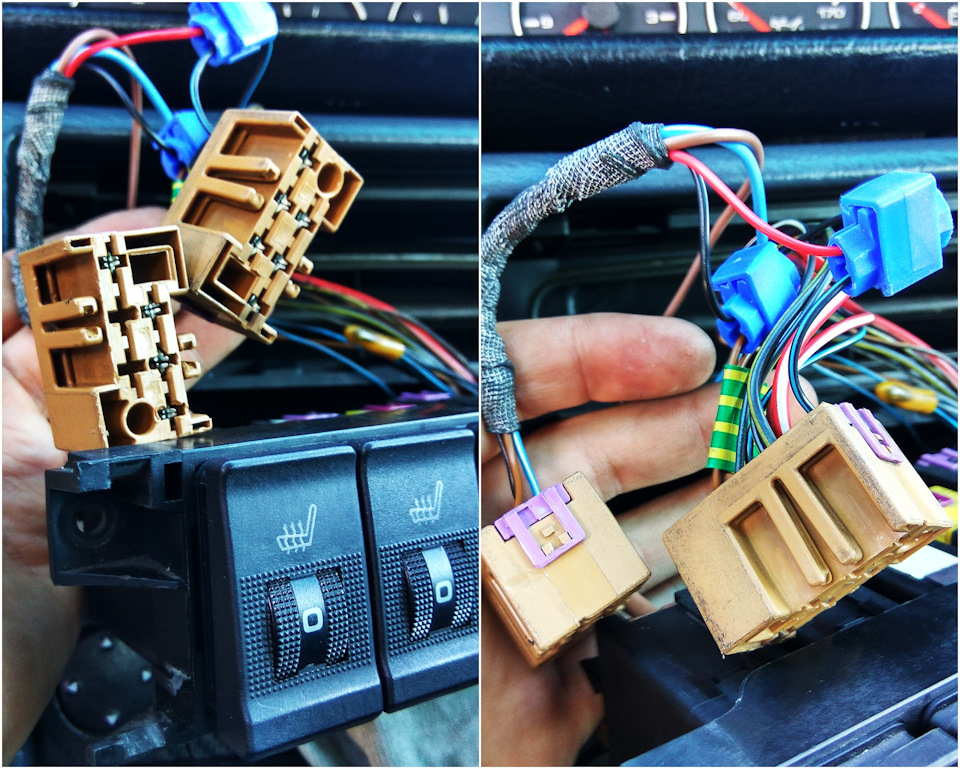

Для начала кнопка-регулятор была разобрана и удалены все имеющиеся компоненты, за исключением двух резисторов светодиодов подсветки. Напомню, подробнее о моём способе подсветки можно почитать здесь.
С обратной стороны платы прикинул каким путём можно пропустить ток через переменный резистор. Выбор пал на ножки 2 и 3. Маркером обвёл дорожки для большей наглядности. В одном месте срезал «лишнее».
Добавочный резистор и smd перемычку запаял в свободное место по пути следования тока.
Для ножки 2 не удалось найти готовую длинную дорожку до резистора, да и готовых smd перемычек у меня не так уж и много), поэтому пришлось пробросить «воздушку».

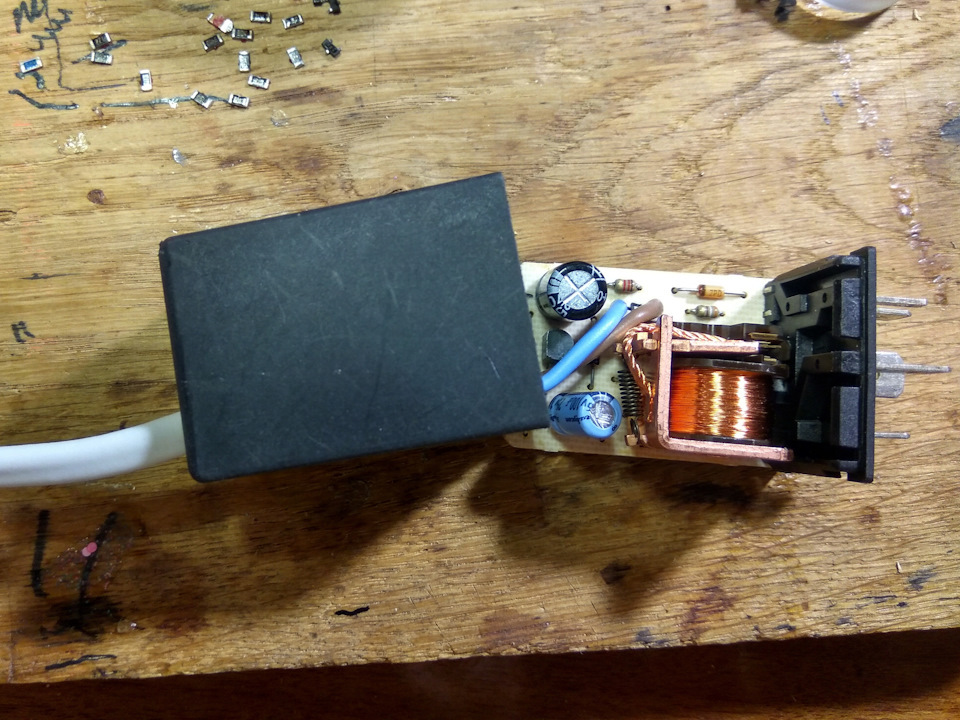

Для превращения реле 229 в новую версию 229.1 нужно лишь удалить один резистор (перечеркнут на схеме) и заменить на больший номинал конденсатор.
С тонкими монтажными проводами у меня вечная беда :(, поэтому работаю с тем, что есть. В корпусе реле просверлил отверстие под провод и вывел его наружу.
Снаружи отступил немного и обжал фишки.

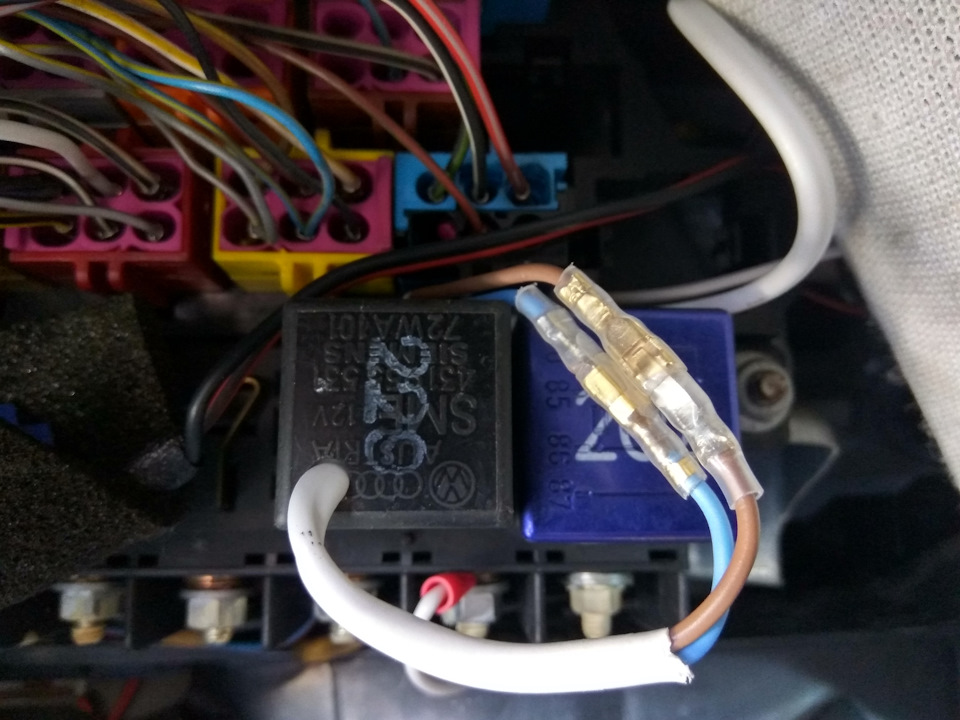

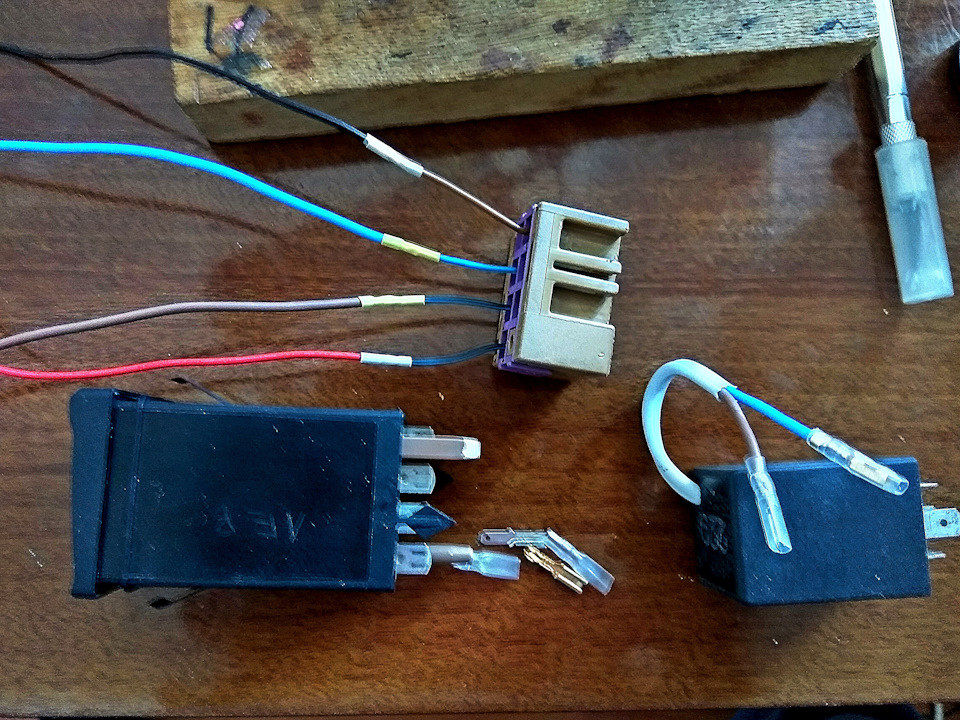

К фишке кнопки-регулятора припаял питающие провода для подсветки (ножки 1 и 6) сантиметров 20 и длинный провод, который будет подключаться к реле (ножки 2 и 3).
Необходимую длину провода заранее я не знаю, поэтому припаял длинный отрезок (более метра). Уже непосредственно в машине после укладки провода лишнее удалилось и на концах были обжаты ответные части фишек для реле 229.1.
В машине необходимо снять перчаточный ящик, чтобы добраться до «старого» реле. Так же необходимо вытащить панельку с кнопками в центральной консоли.
На панельку с кнопками первым поставил регулятор паузы. Следующим идет регулятор подогрева.
Провода 15 и 31 линии соединил с помощью специальных приспособлений (не знаю как они называются :), когда-то на али накупил себе таких мешочек) с проводами соседней фишки обогрева сидения. Провода от резистора провел к «новому» реле.
Соединил все и снова проверил паузы. Все работает и регулируется на ходу. Жаль дождя пока не было, чтобы испытать систему «в бою».

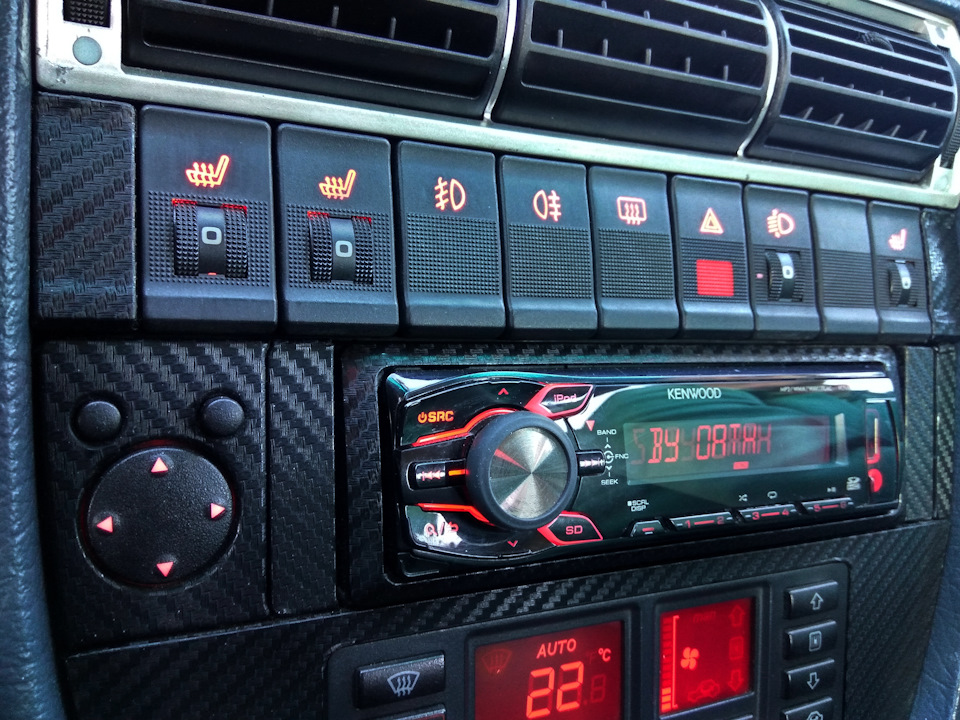

Что же, теперь у меня на панели аж три сидения и лишь одно свободное место под кнопку. У меня уже есть идеи как заменить «иконку» сидения на что-нибудь соответствующее дворниками.
Последнее свободное место в скором времени займет кнопка принудительного отключения ДХО, возможно сразу с новой «иконкой», но об этом позже…
Предохранители и рэле. Их назначение и расположения. Может кому сгодится.Ауди 100 С4
Блок предохранителей у Ауди 100 С4/A6 находится на левом торце торпеды под крышкой. Крышка снимается поддеванием отверткой.
Расшифровка предохранителей представлена в этой таблице:
Предохранитель Ампер Защищаемая цепь
1 10А Правая фара дальнего света и сигнальная лампа дальнего света
2 10А Левая фара дальнего света
3 10А Правая фара ближнего света
4 10А Левая фара ближнего света
5 5А Правый габаритный огонь
6 5А Левый габаритный огонь
7 5А Лампы освещения номерного знака, бардачка, двигательного отсека, панели регулировки температуры, пепельницы и приборного щитка
8 15А Часы, лампы для чтения карт, лампа освещения багажника, зажигалка, лампы освещения салона, лампы на козырьке, бортовой компьютер, регуляторы зеркал заднего вида, программируемые регуляторы сидений
9 10А Огни стоп-сигнала
10 15А Сигнальная лампа аварийной сигнализации
11 30А Вентилятор печки, кондиционер
12 30А Обогреватели заднего стекла и зеркал заднего вида
13 25А Стеклоочистители, указатели поворотов, вентилятор охлаждения, обогреватели разбрызгивателей, датчик температуры масла коробки передач
14 15А Фонари заднего хода, стеклоотмыватели, круиз-контроль, блокировка дифференциала, многофункциональный датчик, датчик спидометра, водяной фильтр, автоматическая коробка передач
15 5А Приборный щиток, зеркала заднего вида, бортовой компьютер
16 15А Противотуманные фонари
17 20А Топливный насос, прогревочный клапан
18 15А Стеклоочиститель заднего стекла
19 25А Система диагностики, звуковой сигнал, реле вентилятора
20 5А Система круиз-контроля, автоматическая коробка передач
21 15А АБС
Так же есть дополнительный блок предохранителей с левой стороны под капотом (примерно между чашкой и креплением левого дворника)
С 1 по 17 число обозначены реле, на разных комплектациях будут установлены разные реле, обычно их около 4 штук из 17 обозначенных.
Расшифровка дополнительного блока предохранителей представлена в этой таблице:
Предохранитель Ампер Защищаемая цепь
А1 30 А стеклоподъемники
А2 30 А стеклоподъемники/ сдвигаемая панель крыши
А3 15 А централизованное управление замками
А4 15 А радио, динамики
А5 20 А обогрев запорного цилиндра, прикуриватель
В1 30 А электропривод сиденья водителя
В2 30 А электропривод сиденья переднего пассажира
В3 30 А обогрев сиденья
В4 30 А тягово-сцепное устройство
В5 20 А сдвигаемая панель крыши
Еще один блок реле есть под рулевой колонкой, чтобы туда добраться необходимо снять пластиковый карман, который находится чуть ниже коленей водителя, он крепится на 5 болтах.
Разгрузочное реле X – контакта.
Реле звукового сигнала.
Реле омывателя фар.
Реле блокировки стартера и задних фар (реле ставится на авто с АКПП), на МКПП ставится перемычка в виде цифры 7.
Реле прерывистого режима стеклоочистителя/омывателя стекол.
Реле бензонасоса.
