Подключение тумблера с тремя контактами в авто
Подключение тумблеров в авто и светодиодов.
Всем Привет. В общем по просьбе Сергея ака KissLoTa тут буду описывать способ подключения светодиодов и тумблеров в авто или схема вот этойго добра:
Начало:
www.drive2.ru/cars/lada/2…/288230376152682201/#post
Финиш:
www.drive2.ru/cars/lada/2…4899916394579167109/#post
Даже не знаю как начать, но попробую изложить суть всей работы и подключения. И так начнем. Для начала начну с одноцветных светодиодов.
Сама суть: Используется один общий тумблер, который включает всю систему и над ним загорается светодиод :
Дальше уже идут тумблеры, которые явлются функциональными. Допустим 1 тумблер будет выполнять роль включения подцветки ног, а второй для включения подцветки днища и т.д.
Ну и нам нужно будет знать сами контакты тумблера. К сожалению сейчас их только каких нет. Вот картина тумблеров, которые я нарыл у себя в волшебной коробочке 🙂
Для подключения тумблера желательно его прозвонить тестером для понятия какие контакты замыкают при разных положениях. В этой записи буду использывать 1 тумблер на картинке, поскольку, он уже был использован мной и вполне меня устроил.
Вот он сам:
А теперь методом прозвонки находим общий контакт и вспомогательные:
Ок. Нашли. Теперь думаю начнем подключать, но дело в том, что это все желательно подключать через реле, поскольку нагрузка на ыключатели может привести к их выходуиз строя или даже пожару.
Вот набросал саму схемку с наглядными выключателями и описанием:
И так обозначения:
И сама схемка. В зеленом прямоугольнике схема включения всей системы. цифры 1 и 2 это уже сам + выход на подцветку ног и т.д. минус берем от кузова. Так же не забываем ставить предохранитель на +:
Ну и в формате радиотехников:
Ну и еще номера контактов реле. В дальнейшем они понадобятся:
А вот тут уже не шуточки идут:). И так само включение системы(то что внутри зеленого прямоугольника): На сам тумблер даем + напряжение и на 87 контакт реле, а выход от тумблера подключаем на 86 контакт реле. Дальше у реле остаются 85 и 30 На 85 даем минус, а 30 идет дальше.
Ну а теперь поехали дальше. И так вы решили поставить 3 тумблера и для этого понадобится 3 реле дополнительно. Сразу же у всех этих 3 релюшек 85 ножки подключаем к минусу, затем оставшийся 30 от включения системы паяем на все общие контакты 3 тумблеров и на все 87 контакты 3 релюшек. Далее выхода от каждого тумблера подключаем к 86 контакту соответсвтующего реле(У каждого тумблера свой реле. Что бы не запутаться напишите маркером или чем нибудь номера на каждом реле и на тумблере). Ну это почти все. Теперь у нас есть 3 30 выхода от каждого реле. А это и есть выходя для функций 🙂
И так надеюсь это все соберем правильно и теперь начнем впаивать светодиоды с сопротивлениями. Сопротивления сразу же запаяйте к светодиодам. минусы всех светодиодов можно подключить к кузову авто, а плюс каждого светодиода паяем на 30-е контакты реле. Каждый светодиод к своей релюшке.
Ну вот как то так все вышло. Видимо двухцветки уже не осилю, поэтому выложу чуть позже 🙂
И еще одно. На реле можно аенять местами 86 и 85, а так же 30 и 87, но больше ни как.
Ну теперь вроде бы точно все. И так на статью ушло 2,5 часа и 2 бокала чая 🙂
Всем Спасибо. Надеюсь ни где не обшибься и вы ничего не сожгете 🙂
Вопросы и своеты принимаются как всегда 🙂
Схемы подключения светящихся тумблеров 3к и 4к
Если подключать по моим схемам то при включении тумблера загорается светодиодная лента и лампочка в тумблере, при отключении всё выключается…хочу попробовать как то сделать чтоб лампочка в тумблере загоралась от включения габаритов! Если кому то подробней схему нарисовать обращайтесь…
Лада Ока 2005, двигатель бензиновый 0.8 л., 36 л. с., передний привод, механическая коробка передач — другое
Машины в продаже
Комментарии 16
Так получилось сделать так что бы лампочка всегда горела?
Я как-то делал, что при выкл. Состоянии горит, а при вкл. Не горит.
А вот как.х.з не помню. сейчас ищу хоть бы по простому подключить тумблер. Спс за схему
Спасибо, единственная понятная схема в интернете
А как сделать чтобы лампочка в кнопке горела всегда?А то не видно куда пальцем тыкать ночью!
ахах АКМ порадовал )))))
Если сравнивать фото прошлого бж, где 3х контактный тумблер изображен и здесь. То подключение не верное. На первой схеме перепутал подключение двух плюсов(входного и выходного) Ориентируйся по меткам на тумблере. В прошлом бж 1 и 2 фото: Слева крайнтй контакт-масса. только для питания диода в тумблере. Крайний правый контакт-это вход плюса, т.е. на этот контакт ты ведешь плюс от пред.блока или акб, как угодно. Ну а средний контакт-это выход плюса на ленту. Т.е. ты ведешь плюс на ленту. и остается у ленты минус, его можно зацепить либо на близжайший болт, либо зацепить на минусовой контакт тумблера, разницы не имеет.
Последнюю схему я честно говоря не понял
По поводу что бы лампочка горела только на габаритай. Мне кажется такое не возможно. Я кучу таких тумблеров разобрал. И в них при положении выкл ни на ленту, ни на лампочку в нем питание подаваться не может. А при включении сразу включается все.
точно…я понял свою ошибку щас исправлю схему
Если сравнивать фото прошлого бж, где 3х контактный тумблер изображен и здесь. То подключение не верное. На первой схеме перепутал подключение двух плюсов(входного и выходного) Ориентируйся по меткам на тумблере. В прошлом бж 1 и 2 фото: Слева крайнтй контакт-масса. только для питания диода в тумблере. Крайний правый контакт-это вход плюса, т.е. на этот контакт ты ведешь плюс от пред.блока или акб, как угодно. Ну а средний контакт-это выход плюса на ленту. Т.е. ты ведешь плюс на ленту. и остается у ленты минус, его можно зацепить либо на близжайший болт, либо зацепить на минусовой контакт тумблера, разницы не имеет.
Последнюю схему я честно говоря не понял
По поводу что бы лампочка горела только на габаритай. Мне кажется такое не возможно. Я кучу таких тумблеров разобрал. И в них при положении выкл ни на ленту, ни на лампочку в нем питание подаваться не может. А при включении сразу включается все.
Тумблер на три контакта.
Добрый день. Подскажите существует ли такой тумблер, что бы замыкал и размыкал соазу три контаета. нужно поставить на aix кабель, что бы таким образом можно было его отключать и включать. сам найти подобное не могу уже как год. может кто знает как называется, артикул, где можно найти его. буду крайне благодарен
ну вот к примеру взять один тумблер на два контакта. он либо разъединяет провод, либо соединяет. нужен тумблер что бы одним разом разъединял и соединял три провода.

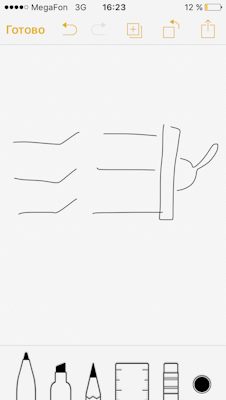

Схемы не знаю как рисовать, но примерно вот так:)
ну я тоже не Рафаэль
че то дофига 9. он по триодноаременно переключает?
Тумблер может не только соединять или разъединять контакты. Большинство тумблеров контакты переключает. Три группы переключающих контактов = 9 выводов.
Год? Вы просто не ищете.
Я конечно не понимаю для чего вам это но…
Таких включателей и переключателе а рынках полным полно.
Всегда, везде, разных всяких.
И да, землю можно не отключать скорее всего.
А 2 канала да, отключайте.
Т.е. вам две группы достаточно будет.
везде поподаются трех режимов вкл/выкл/вкл. а мне нужен шестиконтактный вкл/выкл. его обыскался во всех магазинах вокруге. нужно разъединять и соединять кабель aux. грубо говоря через кнопку отключать и включать к примеру наушники. у них три провода идут.
Если вы не разбираетесь в технике, то хотя бы задачу опишите корректно.
А то не А и не Б.
Но вокруг все не так.
так я несколько раз же написал что нужно разъединять и соединять кабель aux через тумблер
А какая конкретно стоит задача.
Может можно обойтись вообще без тумблеров.
Просто у менять все работает и передняя камера и задняя. И тумблеров вообще нет никаких.
просто проблема в следующем: у меня стоит штатная магнитола, к ней подключен планшет через aux. планшет вместо головы стоит. каждый раз когда заводишь машину, штатная магнитола не видит aux. нужно выдерать и втыкать штеккер. и так каждый раз. вот хотел бы сделать этот процесс через тумблер. у aux кабеля три жилки, вот их нужно соединять и разъединять одним тумблером.
У входа аукс магнитолы большое сопротивление. А выход планшета ращитан на подключение наушников с низким сопротивлением.
Нужно просто припаять параллельно выходу планшета два резистора ом на 100. и никаких телодвижений делать не нужно будет. А лучше просто подключить звук через блютуп адаптер.
Подключение кнопки без фиксации. Импульсное реле 23.3777
Актуально для тех, кто ещё в раздумьях, как подключать кнопку мгновенного действия (без фиксации).
Общая информация
Многие автомобили оборудованы большим количеством кнопок мгновенного действия (без фиксации), которые выполняют самые разные функции. Как ясно из названия такие кнопки проводят ток (сигнал) только тот промежуток времени, пока они нажаты, т.е. как мы убираем палец с кнопки, сигнал с неё моментально прекращается. Если вам нужно реализовать с помощью такой кнопки функцию запуска омывателя фар, то в связке с обыкновенным силовым реле никакие дополнительные изыски не потребуются, но если вам, например, нужно реализовать с помощью кнопки без фиксации долговременную подсветку чего-либо или подать постоянное питание на какой-то электроагрегат, то обыкновенные силовые реле вам в этом не помогут, т.к. они разомкнутся сразу же как прекратится нажатие на кнопку. Как же быть? Вариантов три:
1. Использовать кнопку с фиксацией положения (традиционные «щелкунчики», тумблеры, переключатели и т.д.);
2. Реализовать свою схему с помощью триггеров на транзисторах, что потребует определенных знаний и сноровки;
3. Воспользоваться готовым импульсным реле.
Именно о последнем варианте я хочу рассказать подробнее. Речь пойдет об импульсном реле 23.3777 от ВАЗ-2114.
Импульсное реле 23.3777
Импульсное реле представляет собой электромагнитное реле, срабатывающее от кратковременного импульса тока, или отпускающее и притягивающее якорь в соответствии с импульсами тока.
Подробнее остановимся на импульсном реле 23.3777 (артикул 23.3777 или 2114-3747610).
Как я узнал позже, конкретно это импульсное реле используется не только в ВАЗ-2114, но и во многих других отечественных автомобилях ВАЗ (ВАЗ-2110, ВАЗ-2111, Нива, Lada Granta, Lada Priora и т.д. Вероятно, и Lada Vesta не исключение) для включения/отключения противотуманных фар.
Хоть на корпусе и заявлено, что «сделано в России», начинка полностью импортная.
Как видно на фотографии выше в составе схемы присутствует автомобильное электромагнитное реле LQ-12 фирмы Rayex Electronic, проводящее максимальный ток в 20 А при постоянном напряжении 12 В. Таким образом пропускная способность импульсного реле 23.3777 по току — 20 А, что достаточно много.
Клеммы и штекер
Артикулы ни клемм, ни штекера по отдельности мне найти не удалось, но они были в свободном доступе на авторынке (г. Санкт-Петербург, ул. Фучика, 17).
Цена как и на прочие компоненты, относящиеся к отечественному автопрому, вполне лояльная. Суммарно за 6 клемм и 1 штекер вышло 56 руб.
Как подсказал Роман в своём комментарии, колодка с проводами в сборе фирмы Cargen доступна под заказ по артикулу AX-340-6.
Цена на момент покупки была 69 руб.
Распиновка импульсного реле 23.3777
Распиновка подключения шестиконтактная, при этом фактически требуется подключить только пять из них. Все номера контактов есть на самом корпусе реле.
Распиновка по контактам следующая:
1 — рабочий контакт («+» силовой линии, замыкающий реле);
2 — сигнальный контакт («+»; не используется, если подключен контакт 6);
3 — служебный контакт (постоянный «-» или подключение на массу);
4 — рабочий контакт («+» силовой линии, замыкающий реле);
5 — сигнальный контакт (минусовой импульс, управление с кнопки мгновенного действия);
6 — сигнальный контакт («+»; не используется, если подключен контакт 2).
На контакте 6 или 2 должен присутствовать «+». При появлении (даже кратковременном) на контакте 5 минуса реле изменяет состояние контактов 1 и 4 (замыкает или размыкает реле). Т.е. если контакты были разомкнуты — замыкает, если замкнуты — размыкает. Контакт 3 нужен для функционирования схемы реле, выводится на постоянный минус или массу.
Важна полярность подключения к контактам 6 (или 2) и 5. При изменении полярности реле не работает.
Есть еще один существенный нюанс. Для управления реле отключаться и подключаться должен минус на контакте 5, при отключении плюса на контакте 6 (или 2) реле возвращается в разомкнутое состояние. При последующем подключении плюса, с заранее поданным на 5 контакт минусом, реле не срабатывает.
Таким образом получается, что управление с кнопки мгновенного действия происходит только по минусу. Кнопка с фиксацией, подключенная к контакту 6 (или 2), позволит управлять по плюсу, но при каждом включении/отключении кнопки потребуется размыкание минусового контакта 5.
Схема реализации
В автомобиле Hyundai Solaris младшей и средних комплектаций две основные кнопки мгновенного действия, на которые предпочтительно подключать дополнительные опции — кнопка отключения ESP (артикул 93350-4L000RY) и кнопка подогрева руля (артикул 93380-4L000RY). Подробнее о них и их распиновке я уже писал в посту о блоке регуляторов.
В моём случае кнопка подогрева руля была использована для реализации подсветки области ног. Схема ниже.
Подробнее о самой реализации расписано тут.
Спасибо за внимание! Удачи в модификациях!
Как подключить тумблер с тремя контактами с подсветкой фото
Любая электронная схема начинается с обеспечения требуемого питания. Для обеспечения удобства и надёжности во многих приборах используются тумблера с подсветкой. Задача тумблера проста – включить, выключить или переключить что либо. В нашей статье, описано как в самом типичном случае, правильно подключить тумблер с подсветкой в вашу схему.
Тумблер с подсветкой:
Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация (цепей управления в электронных и механических приборах и устройствах). Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой. Такое устройство не только соединяет-разрывает цепь, но и имеет внутри себя лампочку служащую индикатором подачи напряжения в схему рисунок №1.
Рисунок №1 – Тумблер с подсветкой и его принципиальная схема.
Подключение люстры и трех комнат
При подключении к трехклавишному выключателю люстры, эксплуатируемой в конкретном помещении, возможны следующие способы коммутации отдельных лампочек:
При управлении освещением в трех смежных (не проходных) комнатах в квартире или частном доме выключатель помещается в общем коридоре неподалеку от его выхода. В этом случае освещение по необходимости включается в одной из комнат, в двух помещениях или во всех сразу.
Подключение тумблера с подсветкой в сеть:
Подключаются тумблера с подсветкой при помощи автомобильных конвекторов или путём припаивания проводов к их выводам, но это не самое сложное и наверняка всем известно. Но многие начинающие радиолюбители часто не знают, с какой стороны подступится к тумблеру с подсветкой и как его правильно включить.
Во-первых, вам необходимо просто посмотреть по справочнику тип и назначение выводов вашего тумблера. Во-вторых, достаточно просто прозвонить тестером ваш тумблер, что бы понять, что к чему и как размыкается, переключается.
После того как вы выяснили какой вывод за что отвечает главное правильно включать тумблер в вашу цепь рисунок №2.
Рисунок №2 – Правильное включение тумблера с подсветкой в сеть питания (паяльника на пример)
Как видно из рисунка №2 тумблер включён таким образом, что бы разрывать фазовый провод, и так что бы при коммутации цепи (замыкании контакта) загоралась его внутренняя подсветка.
P.S.: Я постарался наглядно показать и описать не хитрые советы. Надеюсь, что хоть что-то вам пригодятся. Но это далеко не всё что возможно выдумать, так что дерзайте, и штудируйте сайт
В магазинах часто можно встретить выключатели, в которые уже встроена подсветка. Однако просто так менять установленный выключатель вряд ли кто-то захочет. Но искать в темноте клавишу на ощупь тоже не всегда удобно.
Тумблер 12V 25А, 30А (3с) ON- (OFF) черный с подсветкой
Уважаемые форумчане, спасите от разрушения мозг. Весь день сегодня пытался подключить на «Пилот» самодельный вот такой вот выключатель. Два контакта у него белые звонятся на вкл-выкл и один желтый. Задача чтобы при положении «вкл.
Я пробовал подключить его по крайним клеммам, тогда светодиод подсветки горит непродолжительное время только при наличии нагрузки, а затем переходит в «тлеющее» состояние. Другие комбинации, до которых смог додуматься привели в одном случае к КЗ и выгоранию светодиода, а в остальных к нулевой реакции. Пока сделал его простым тумблером, подключив на два белых контакта разрыв фазы, но уж очень хочется чтобы работала подсветка, тем более, что выключателей такого типа сейчас много и наверняка понадобится ставить еще куда либо.
Madman написал : чтобы при положении «вкл. У меня в результате моих вчерашних опытов появился «полутруп» — силовые контакты работают, а подсветка сгорела.
Произвел вскрытие полутрупа. Вот фото. Устроено все просто: два силовых белых контакта замыкаются между собой качалкой, которая приводится в действие подпружиненным штифтом в кнопке. Он же является одним из контактов неонки. Второй контакт неонки выведен тонким проводком по пазу кнопки и замыкается в одном из положений на желтый контакт выключателя. Внутри кнопки видны закопченые руины того что было неонкой.
Следов балластного сопротивления не обнаружил. Видимо полностью сгорело. Вполне возможно что резистор был угольным, китайцы это любят, я такие встречал в ихнёвых индикаторных отвертках. Возможно именно поэтому столь много копоти образовалось. На последнем фото аналогичный выключатель установленный на кожухе настольной лампы, о чем писал ранее. Madman написал : было неонкой.
По просьбе нашего форумчанина выкладываю фото выключателя с разных ракурсов и фото колодки, куда я его врезал. Так пока и не разобрался что к чему.
Практичность выключателей с подсветкой
Выключатель с подсветкой, схема подключения которого практически такая же, как и у обычных выключателей, стал очень популярен. Любой, кому надоело искать выключатель в ночной темноте, может внести в это устройство небольшие изменения, даже если у него нет специальных знаний в электрике.
В любой выключатель можно вставить светодиод, используя довольно простые схемы. Между собой доступные схемы различаются своими характеристиками, а не только комплектацией. Например, выключатель может не захотеть работать из-за того, что в светильнике установлена светодиодная лампа. Если лампы энергосберегающие, то они могут светиться в темноте или мерцать, что тоже не является правильным результатом.
Схемы подключения выключателей
Существует много приемлемых схем, каждая из которых имеет свои плюсы и свои минусы. Разобраться в существующих схемах подключения светодиодной подсветки в выключатель не сложно.
Например, выключатель с подсветкой, схема подключения которого представлена ниже.
Когда выключатель находится в положении «Выключено», то ток проходит через сопротивление (R1-любое, в диапазоне от 100 до 150 кОм). После сопротивления он проходит через VD2 (светодиод, который при этом светится). Для того чтобы защитить светодиод от напряжения, ставим диод VD1. Особенно хорошо светит при такой схеме подключения резистор с током 3 мА. Если же окажется, что светодиод светится слабовато, то следует уменьшить номинал сопротивления. Светодиод и диод в этой схеме подойдут любые. Можно и самому рассчитать необходимые параметры резистора. Достаточно всего лишь вспомнить классический закон силы тока.
Рассмотрим еще один выключатель с подсветкой, схема подключения которого крайне проста, но с небольшим недостатком. Дело в том, что она потребляет около 1 киловатта в месяц.
Направленные вниз концы подключаем к клеммам. Если в доме нет паяльника, или по какой-то причине нет желания возиться с этим, то эта схема подходит идеально. Она выполнена на скрутках. Хотя, из соображений безопасности и долговечности прибора, места соединения все же лучше пропаять, а резистор хорошенько заизолировать.
Монтажные работы
Перед тем как устанавливать выключатель, вначале прокладываются все провода, с помощью которых происходит соединение в одну сеть выключателя, светильника и распределительной коробки. При использовании внутренней проводки, к выключателю нужно заранее установить подрозетник или установочную коробку. Под него в стене прорезается углубление, а для фиксации применяется алебастр. Отсюда должен выходить конец провода, длиной 10 см, который будет соединяться с контактами выключателя.
После подготовительных работ можно устанавливать сам выключатель. Порядок действий будет следующий:
Все подключения выключателя света с подсветкой осуществляются по такой же схеме, как и для обычного одноклавишного устройства. Небольшое отличие заключается в соединении с контактами мини-цепи, включающей в себя светодиодную или неоновую лампочку и токоограничивающий резистор. Когда контакты находятся в замкнутом положении, высокое сопротивление резистора не дает току проходить через индикатор. При выключенном состоянии контактов путь для тока становится свободен, и лампочка загорается.
Схема светодиодной подсветки выключателя с конденсатором
Чтобы на порядок повысить уровень свечения, можно использовать конденсатор. А резисторный ток, наоборот сократить до 90-100 Ом. Можно использовать выключатель с подсветкой, схема подключения которого отличается от предыдущей тем, что вместо резистора используется конденсатор. А резистор (R1) играет роль ограничителя зарядного тока.
Правда, собранная по этой схеме подсветка отличается большими габаритами, но зато отличается крайне низким энергопотреблением — около 0,05 ватт в месяц.
Подключение проходного выключателя
Если рассматривать выключатель Legrand с подсветкой, схема подключения которого находится выше, то необходимо отметить, что он отличается безопасностью использования этой продукции, которая изготовлена из материалов, значительно увеличивающих срок эксплуатации. А о простоте подключения выключателей этой компании и говорить не приходится, настолько все продумано и легко осуществляется.
При изготовлении выключателей используется поликарбонат и оцинкованная сталь. Винты, захваты и суппорт — все это выполнено из этого металла. Из поликарбоната сделаны клавиши, механизмы, корпус и рамка. А это гарантия того, что на протяжении долгого времени выключатель «Легранд» с подсветкой, схема подключения которого крайне проста, не потрескается и не разрушится от солнечного излучения.
Ошибки подключения
Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки
Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:
Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.
При использовании трехклавишного прибора для коммутации освещения в трех комнатах иногда ошибочно устанавливают его на помещения проходного типа. Для «сквозных» комнат этот тип подключения не подойдет, потребуются специальные выключатели проходного типа.
Установка двухклавишного выключателя
Двухклавишные проходные выключатели Legrand отличает присутствие пары контактов, независимых друг от друга. При надавливании на клавиши они переключают верхние линии на нижние, и при этом верхние контакты выполнены с отсутствием конечного вывода. А нижние контакты связаны со вторым, таким же проходным выключателем.
Зная, как устроены левая и правая группа контактов, легко понять, как подключить проходной выключатель.
Подключение пары проходных выключателей предельно просто. Фаза, которая выходит из электрического щита квартиры или дома, подается на контакт второго выключателя, в то время как в самих рамках всей группы контакты перемычкой соединены между собой. А те контакты, которые находятся в левой группе, подают ток на независимые друг от друга приборы освещения. Здесь важно учитывать одно правило. Два эти контакта ни в коем случае не должны соединяться между собой. Затем все перекрестные четыре контакта нужно увязать между собой в виде пары.
Возможные ошибки при установке
Фаза заведена не на общий контакт выключателя, а на один из отходящих. В этом случае устройство не будет работать верно. Все лампочки будут светиться только в том случае, если вы нажмёте все клавиши одновременно. А вот если нажать только на ту клавишу, на которую фаза не приходит изначально, то устройство вообще не загорится.
Подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого, применяйте и соблюдайте цветовую маркировку проводов. В месте установки выключателя из стены выходит три группы двухжильных кабелей. Провода синего цвета — нулевые; коричневые (чёрные или красные) — фаза
Важно ничего не перепутать, чтобы избежать короткого замыкания. На вход трёхклавишного выключателя должен подаваться фазный провод
Фазный и нулевой кабели определяются визуально (по цвету) и с помощью отвёртки-индикатора: при контакте с фазой лампочка-индикатор загорится.
Видео: подключение трёхфазного выключателя
Главное при подключении трёхклавишного выключателя — помнить о технике безопасности. Сеть должна быть обесточена до начала работ, иначе удара током не избежать.
Выключатели компании Legrand
«Легранд», пожалуй, самый распространенный бренд среди электротехнических приборов, и поэтому большинство предпочитает использовать именно их продукцию, либо близкую к ним, но тоже известных компаний.
Среди продукции, относящейся к электротехнической арматуре, нужно выделить и розетки, подходящие для телевизионных и телефонных сетей — слаботочные, и все они, кроме отменного дизайна, обладают высоким качеством, откуда получили широкую популярность не только в нашей стране, но и во всем мире.
Принцип работы проходных выключателей
Внешне обычный переключатель практически не отличается от проходного и визуально различить их, не раскрывая конструкцию, нельзя. Различие кроется во внутреннем устройстве. Обычный переключатель размыкает или замыкает цепь, несущую электрический ток, а проходной, соединяя одну линию, при этом разъединяет другую. То есть, другими словами, при работе проходного выключателя, какая бы пара клавиш не была бы нажата, выключатель готов к работе. Нажали левую на одном выключателе — лампочка погасла. Нажали вторую на нем же, либо клавишу на втором выключателе — лампочка снова горит. Это, несомненно, очень удобно.
Иными словами, у обычного одноклавишного выключателя рабочими являются оба контакта, а у проходного аж целых три. Потому что второй контакт, который выступает в роли выходного, соединен со вторым выключателем, парным. А при подключении двухклавишных проходных выключателей количество контактов увеличивается уже до шести.
Если внимательно рассмотреть схему подключения, приведенную ниже, то можно без труда справиться с монтажом любых проходных выключателей и установить все нужные устройства для того, чтобы схема нормально функционировала. Главное — соблюдать технику безопасности, не работать при включенном напряжении в сети и удостовериться, что используется работоспособная схема.
Как подключить трёхклавишный выключатель: пошаговые действия
Последовательность действий при подключении трёхклавишного выключателя следующая:
Кроме первого и последнего пунктов, порядок работы может меняться, это не имеет принципиального значения. Можно, например, вначале соединить провода в установочной коробке, а затем монтировать непосредственно выключатель.
Важно другое. Согласно правилам установки электроприборов (ПУЭ), подключить устройство необходимо так, чтобы происходило размыкание именно фазового проводника тока
Если поменять местами «фазу» и «ноль» всё будет работать, но на лампе постоянно будет напряжение
А это чревато ударами тока в случае неосторожного прикосновения к оголённым контактам при замене лампочки. Кроме того, правилами регламентируется положение клавиш
Включаться свет должен нажатием кнопки вверх, а выключаться — нажатием вниз.
Схема подключения трёхклавишного выключателя принципиально не отличается от схемы подключения одно или двух клавишных. Разница лишь в количестве управляемых точек освещения.
