Отбойники на пружины авто
Как выбрать отбойник амортизатора
Большинство амортизаторов поставляются без отбойников и специальных пыльников. Подобные изделия не только повышают эксплуатационный ресурс амортизаторов, но и эффективность их работы. Многие автолюбители не знают, для чего именно нужны отбойники, иначе называемые буферами хода сжатия, и тем, как их выбирать. В данном материале Avto.pro рассмотрит устройство и принцип работы отбойников, а также разберется с тем, как определить их износ и выбрать новую запчасть в случае выхода из строя старой.
ПОДРОБНЕЕ ОБ УСТРОЙСТВЕ И НАЗНАЧЕНИИ
Амортизаторы подвески автомобиля призваны гасить удары, которые могли бы передаваться кузову по ходу езды по неровностям. В амортизаторах сильнее всего страдает шток и сальник. Увеличить их ресурс несложно – достаточно решить проблему возникновения сильных ударов, которые передаются основным узлам амортизатора. Сделать это можно несколькими способами, однако самым простым и практичным является установка отбойника. Он не только смягчает удары, но и защищает изделия от воздействия песка, грязи и воды. Отбойник, иначе называемый буфером, изготавливается из:
— Пенополиуретана. Это достаточно упругий материал и изделия из него могут воспринимать сильные удары;
— Силикон. Мягкий материал, устойчивый к воздействию агрессивных химических соединений и перепадов температур;
— Резина. Довольно жесткий и не очень долговечный, но зато дешевый материал. Гасит удары недостаточно хорошо, но со своими задачами все же справляются.

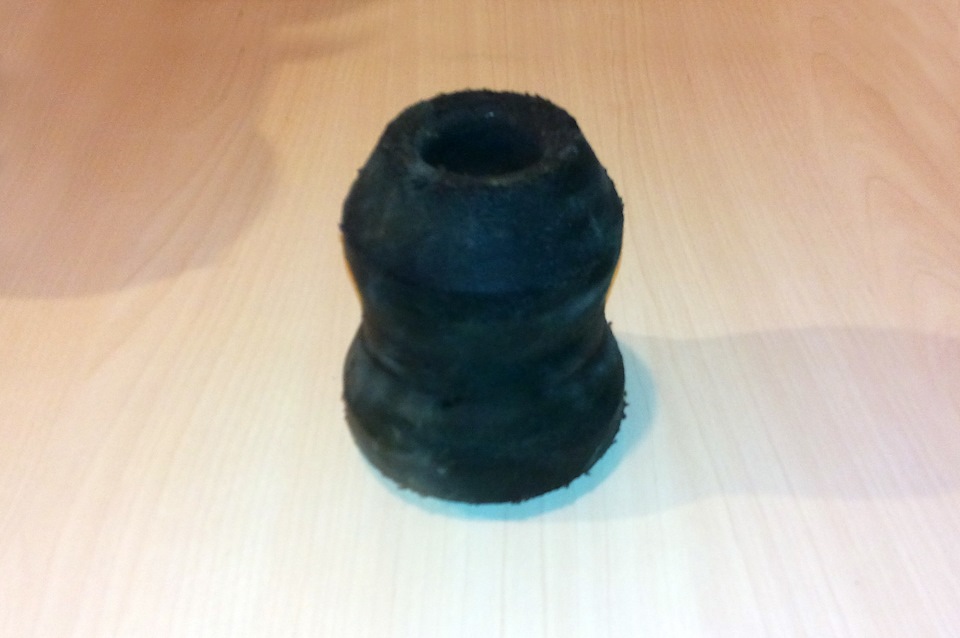

Отбойник представляет собой гофрированное изделие из одного из вышеуказанных материалов, в центре которого имеется отверстие, через которое продевается шток амортизатора. Буфер ограничивает ход штока, гасит и частично перераспределяет нагрузки, которые воспринимаются штоком и поршнями амортизатора. По факту, этот элемент помогает пружинам, которые также гасят удары и препятствуют соударению металлических частей амортизатора друг с другом. Большинство моделей отбойников комплектуются дополнительным съемным пыльником, защищающим изделия от воздействия загрязнителей, химии, абразивных материалов и т.д.
Несмотря на простое устройство, отбойники могут быть разными. В силу того, что для различных условий эксплуатации автомобиля показатели демпфирования нагрузок должны быть разными, производители выпускают отбойники нескольких классов. Внешне схожие изделия могут относиться к одному из следующих классов:
— Стандартные;
— Для трассы;
— Для спортивных автомобилей;
— Для комфортной езды.
К несчастью, многие продавцы автомобильных запчастей не уточняют, к какому классу относится тот или иной отбойник. Лучше дела обстоят в магазинах, тесно сотрудничающих с производителями резиновых и резинометаллических изделий. В случае, если полные характеристики нигде не указаны, вы можете классифицировать их самостоятельно по следующим признакам:
— Стандартные отбойники. Такая же геометрия и жесткость, как у штатных демпферов. Материалом в большинстве случаев является резина;
— Отбойники для трассы. Средняя жесткость и толщина перемычек, плотный пыльник;
— Отбойников для спортивной езды. Высокая жесткость и большая толщина перемычек;
— Отбойники для комфортной езды. Мягкость и большое число тонких перемычек.
Несколько отличаются отбойники для передних и задних амортизаторов, однако о месте их установки продавцы обычно знают и могут уточнить. Отметим лишь, что передние буферы несколько жестче и прочнее задних, так как они воспринимают дополнительную нагрузку. Требования к ресурсу передних буферов их устойчивости к воздействиям температур и химии более также более жесткие, что обусловлено большими нагрузками на изделие (передняя часть авто тяжелее, т.к. в ней расположен двигатель).
Как читатель наверняка догадался, в силу жестких условий эксплуатации, формы и используемых материалов при изготовлении отбойники служат не так долго, как хотелось бы автолюбителю. Их условно можно отнести к категории автомобильных расходников. Их износ можно определить как по явным, так и косвенным признакам. К явным принято относить:
— Разрушение изделия;
— Появление трещин;
— Свободное перемещение отбойника по штоку амортизатора;
— Нарушение целостности пыльника;
— Разрушение манжеты штока амортизатора.
Стоит отметить, что разрушение пыльника буфера не всегда говорит о том, что сам буфер непременно вышел из строя. Делать выводу можно только после анализа косвенных признаков износа отбойника. Выделяют следующие признаки:
— Появление металлических, скребущих звуков в области амортизатора;
— Проседание, отклонение одной или нескольких частей автомобиля (также указывает на проблемы с пружиной и амортизатором);
— Общее снижение комфортности езды и управляемости автомобиля.
Игнорировать проблему сильного износа отбойников не стоит. Напоминаем, что они не только гасят воздействия, которые могут оказаться слишком большими для пружин подвески, но дополнительно защищают амортизаторы от механических повреждений и действия химически агрессивных соединений. При этом замена изношенных демпферов обходится дешевле замены амортизаторов.
ВЫБОР НОВЫХ ОТБОЙНИКОВ
Подобрать отбойники достаточно просто. Так как геометрия данных изделий зависит от геометрии амортизаторов, вы можете установить на свой автомобиль отбойники с авто другой модели. При этом способность изделия гасить удары может оказаться неудовлетворительной. О том как разрешить эту дилемму мы скажем чуть позже, а пока выделим основные варианты поиска отбойников:
1. Поиск по каталожному номеру;
2. Поиск по основным параметрам автомобиля (в базовой комплектации);
3. Поиск по соответствию длине хода штока амортизатора и диаметру штока.
Третий вариант предпочтителен, если на ваш автомобиль установлены нестандартные амортизаторы. Отметим, что вам потребуется не только измерить амортизатор, но и найти подробные таблицы с номерами отбойников и их параметрами: внутреннему диаметру, длине и диаметру юбки пыльника (если от съемный), длине отбойника. Требуемый ход штока будет указан как минимально необходимый или попадающий в некоторый диапазон длин. Например: 175. Это означает, что отбойник можно установить на амортизаторы с ходом штока, который не меньше 175 и не больше 195 миллиметров.
Определившись с основными параметрами отбойников уточните, из какого материала изготовлены подходящие модели и к какому классу относятся. Стандартным материалом принято считать резину, однако резиновые изделия плохо показывают себя в северных регионах – быстро дубеют на морозе и растрескиваются. Неплохим вариантом может стать мягкий силиконовый отбойник в сочетании с мягкими или средними пружинами подвески. Езда будет комфортной, а защищенность амортизатора от ударных нагрузок серьезно повысится. Любителям спортивной езды подойдут более жесткие отбойники из резины с небольшим числом перемычек (обычно их три). Советуем брать демпферы в комплекте с защитным пыльником, а также докупить несколько запасных пыльников. Последние изнашиваются первыми, однако их замена обходится недорого.
ЭКСКУРС ПО ПРОИЗВОДИТЕЛЯМ
Вместе с покупкой нового демпфера и пыльника имеет смысл также купить новую втулка амортизатора. Тройка этих изделий призвана увеличить эксплуатационный ресурс амортизаторов и повысить их устойчивость к ударам. По ходу выбора запчастей стоит также учитывать и фирму-изготовителя. Отбойники можно найти как в ассортименте крупных производителей резинометаллических изделий, так и у упаковщиков. Хорошо себя зарекомендовали демпферы и пыльники от:
Аналоги с хорошей ценовой доступностью предлагают RBI (Тайвань), Lynxauto (Япония), BCGuma (Украина), Febi (Германия). Стоит отметить, что если крупные производители амортизаторов выпускают сами амортизаторы в том числе на заводах в странах регистрации, то мелкие детали и расходники, как-то пыльники и отбойники, обычно выпускают заводы в странах Азии. Как показала практика, разница в качестве может быть существенной. Те же пылезащитные комплекты Sachs собирают как положительные, так и отрицательные отзывы, тем временем как качество амортизаторов немецкой компании впечатляет большую часть покупателей.
Отбойники амортизаторов – это отличный вариант доработки подвески, если, разумеется, они еще не были установлены на вашем автомобиле. Если вы испытываете неудобства при езде по некачественным покрытиям и беспокоитесь о ресурсе амортизаторов, то настоятельно рекомендуем задуматься об установке отбойников и пыльников стоек. Выбирать можно как из ассортименте крупных зарубежных компаний, так и местных производителей резиновых изделий для вторичного рынка автомобильных запчастей. Стоимость качественного пылезащитного комплекта обычно не превышает 60$, а отбойники из такого комплекта могут прослужить до нескольких лет. Также рекомендуем брать несколько запасных пыльников.
Вред для пружин от автобаферов. Удаление части отбойника.
Занимаясь изучением автомобильных пружин, а в частности пружинами STORM, думаю будет интересна данная тема с которой буду рад поделиться с вами, дорогие подписчики.
Ведь устанавливая дополнительные средства для «улучшения эксплуатации автомобиля» мало кто задумывается о том, к чему могут быть приведены дальнейшие последствия после установки разных защитных средств и подушек если не контролировать должным образом за этим при эксплуатации автомобиля.
Повреждения пружин амортизирующими подушками, автобаферами и к чему это может привести.
Назначение амортизирующих подушек следует рассматривать в соответствии с их буквальным смыслом слова как амортизацию, т. е. как выполнение функции блокиратора ударов и дополнительную поддержку функций прежнего оригинального блокиратора ударов.
Иными словами, имеется 2 блокиратора ударов – внешний и внутренний, что в результате приводит к меньшему сжатию пружины.
При этом также в равной степени уменьшается движение при сжатии амортизатора.
Если одновременно со сжатием амортизирующей подушки начинают ограничиваться движения пружин и амортизаторов, то с этого времени амортизирующая подушка дополнительно выполняет функцию поддержки при нагрузках или ударах, причем здесь очень важна степень силы нагрузки.
Если эта сила слишком велика, в результате может возникнуть явление передачи импульсов ударов в неизменном виде, как при касании нижней точки, а если поглощение происходит с должной гибкостью, амортизирующая подушка будет полезна.
Однако, с точки зрения изготовителя пружин, нет нужды оказывать им какое-либо предпочтение, т. к. невозможно узнать, в какой степени производится их регулировка и привязка.
Это объясняется соображениями о том, что пружины и амортизаторы могут точно выполнять свои функции по обеспечению стабильности и ощущения комфортной езды лишь при условии применения достаточного запаса их предельного хода.
Если же, пусть и на всякий случай, независимо от степени усилия, упругости и прочих характеристик, появится зазор, в котором что-либо будет обволакивать пружину, и в этот зазор будут проникать инородные вещества, которые, создавая трение, будут сдирать окраску и вызывать коррозию, приводя к повреждениям на поверхности пружины, которая со временем из-за этого сломается, то, независимо от причины, за эту поломку упрекать в итоге будут кого?! Правильно, тех, кто изготовил пружину.

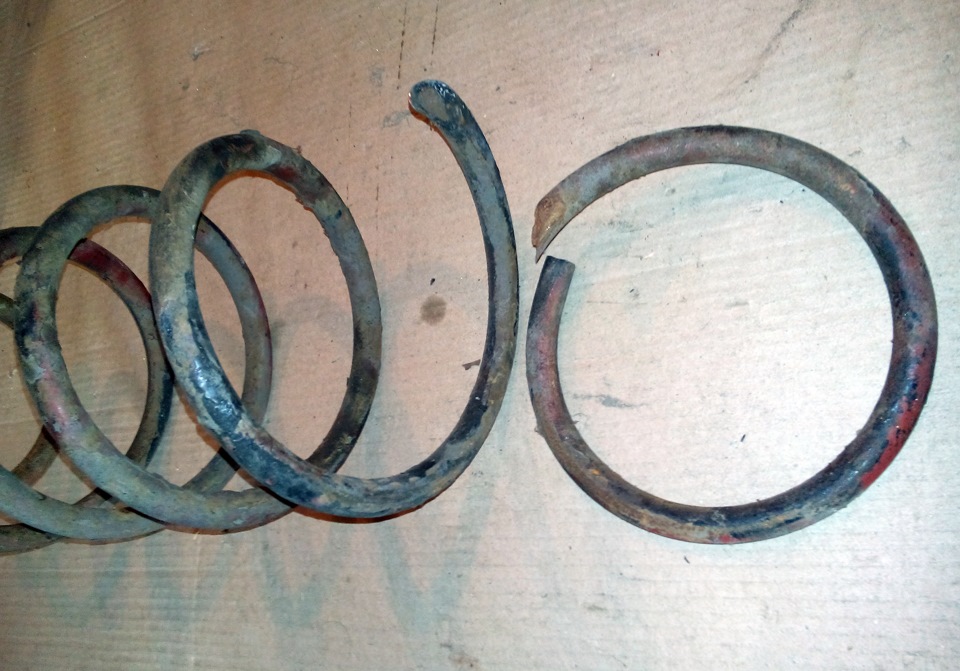

Повреждения пружины из-за коррозии не может предотвратить не только обладатель любой знаменитой торговой марки пружин, но и самый первый изготовитель пружин.
Погуглите и Вы сможете увидеть больше соответствующих фотоматериалов, чем вы предполагали до этого момента.
Такого рода вызванные инородными веществами повреждения от трения и поломки пружин представляют собой неожиданно часто возникающее явление, и в большинстве случаев основной их причиной служит конструкция или форма нижнего рычага или колпачков амортизаторов либо других деталей корпуса автомобиля, поддерживающих пружину, но поддержка не оказывается настолько, чтобы позволить сделать прочной окраску пружины.
Кроме того, данное явление часто происходит не только на автомобилях корейского производства, но и на более знаменитых автомобилях, а место обусловленного им разлома вследствие трения обязательно находится только внутри самого нижнего витка пружины: к сожалению, в этом месте пружина начинает гнуться, и даже при небольшом ослаблении прочности с легкостью ломается.
Однако, пусть даже разлом в нижней части и произошел, вскоре после этого автомобиль всего лишь немного проседает, поэтому в довольно многочисленных случаях владелец автомобиля, не зная об этом, может продолжать по-прежнему его использовать, ездить без особых проблем и производить его замену естественным образом. Тем не менее, в случаях, когда временами такой разлом создает шум или приводит к повреждениям шин и прочих окружающих деталей, за это начинают безжалостно упрекать вновь инженера пружин. Конечно, все это глубоко огорчает его. Но, ведь все это время пружина выдерживала нагрузку, в одиночку претерпевая страдания от разъедающей ее тело коррозии, о которой владелец не подозревал.
Напротив, если не по конструктивным причинам, а из-за водяного шланга или по другим причинам инородные вещества проникают и приводят к коррозии вследствие того, что какая-то среда покрывает не нижнюю, а верхнюю часть, то вероятность обусловленного коррозией разлома будет очень высокой, даже если в этом месте и нет большой нагрузки, более того, если это место занимает промежуточное
положение, ничего хорошего в этом не будет.
Из-за опасности такого обусловленного коррозией разлома категорически не рекомендуют использовать водяные шланги и иные трубки через которые с легкостью проникают инородные вещества, и даже если при этом приносят пользу хорошие противошумные уретановые трубки с открытой боковой частью, они все же не дают полной герметичности, поэтому их желательно по возможности вставлять в верхней части пружины, т. к. в них инородные вещества проникают меньше. Тем не менее, они совершенно не подходят для применения с целью предотвращения коррозии, вызванной трением.
Уретановые трубки для предотвращения вызванной трением коррозии должны вставляться без зазоров, как шланги, поэтому обязательно надо использовать специальные характеристики, соответствующие толщине и радиусам деталей.
Для большинства оригинальных пружин меры по предотвращению вызванной трением коррозии как таковые отсутствуют, однако в нижней части к примеру у пружин корейского производства Storm применяются уретановые трубки для предотвращения вызванной трением коррозии, а в некоторых моделях автомобилей – созданные по новейшим технологиям полностью герметичные уретановые защитные трубки для предотвращения вызванной трением коррозии с термическим сжатием.

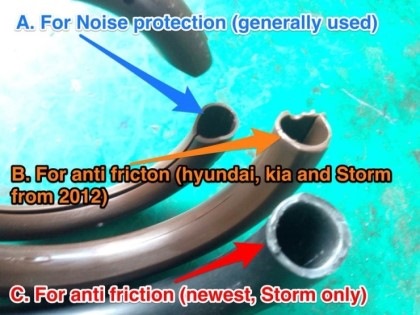

На вышеприведенной фотографии рисунок А показывает обычную уретановую трубку для предотвращения шума от ударов между пружинами с открытой внутренней частью.
На рисунке В показана выполняемая с применением специального впитываемого клея фиксация уретановых трубок шлангового типа, которая начиная с 2012 г. применяется для предотвращения повреждений от трения нижней части пружин для многорычажной передачи задних колес и типа амортизационной стойки передних колес в автомобилях «Hyundai» и «KIA». Пружины «Storm» также применяются в соответствующих моделях автомобилей.
Трубка обозначенная под С также показывает защитную уретановую трубку, однако это – новая защитная трубка, которая путем сжатия при высоких температурах обеспечивает герметичность пружины: это – новейшее изделие, внутренняя поверхность которого заранее равномерно покрыта клеем, который при плавлении от высоких температур обеспечивает герметичную фиксацию без зазоров и обладает разнообразным применением по отношению к производимым пружинам «Storm».
Если подвеска обладает идеальной конструкцией, исключающей повреждения от трения, то для пружины наилучшей будет оголенное состояние, при котором на нее ничего не надето, а если на нее по необходимости требуется что-либо надеть, то лучшим будет по возможности минимальное применение деталей согласно назначению.
Пружины от Nissan Patrol и отбойники от Газель
Учитывая эксплуатацию Паттаи, задние пружины усиленные от Prado 120, не выдержали 5-ти летнего изнасилования и один виток на правой пружине лопнул.
И в скором времени нашел б/у прогрессивные пружины от Nissan Patrol Y61, 460мм высота, 16мм толщина прута, 8 витков. Парт номер пружины 55020-VB202.
И сразу же решил поменять отбойники в задних пружинах, так как родной был уже не первой свежести и изрядно потрепанный жизнью.

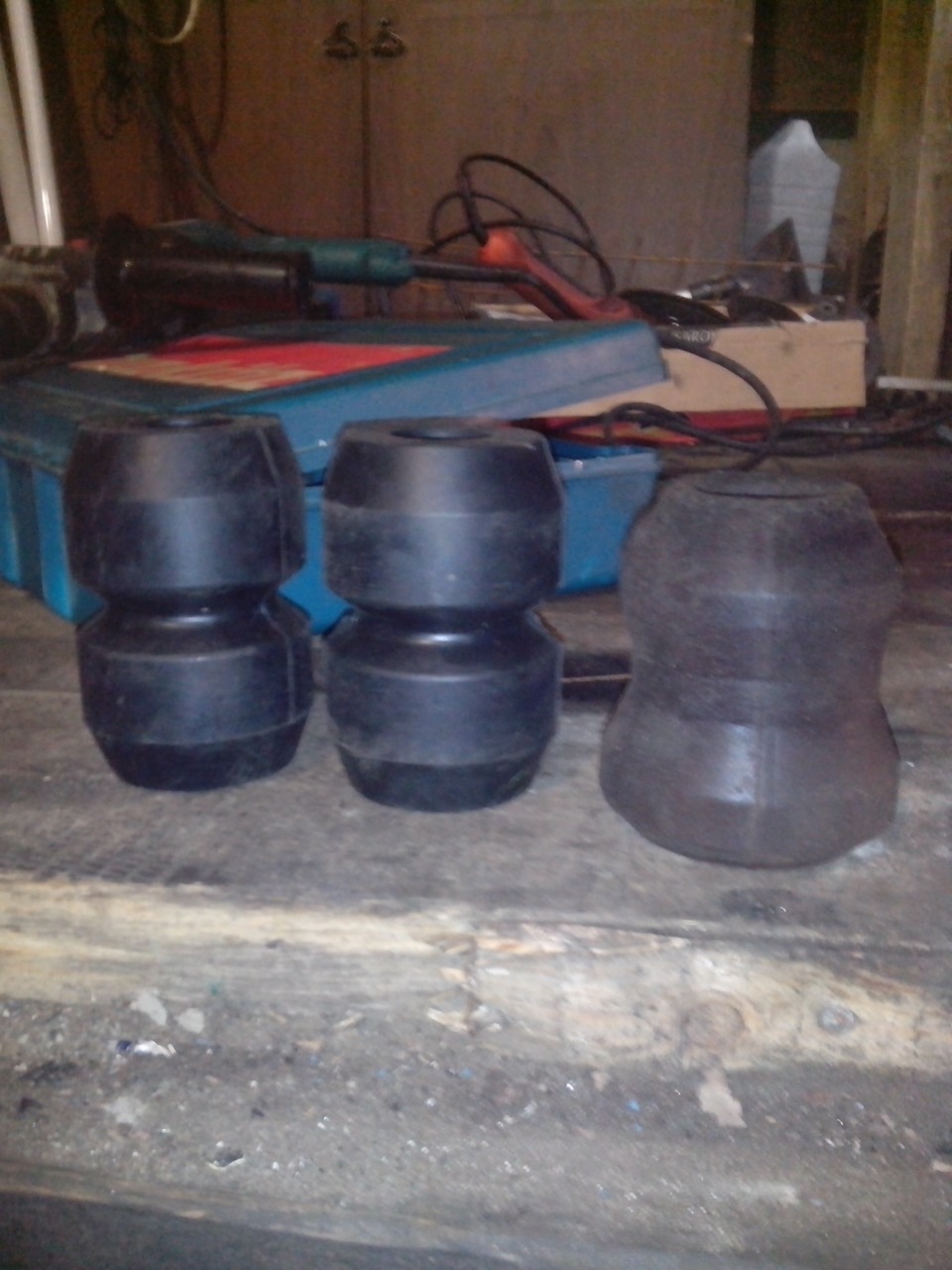

Родной отбойник в задней пружины MR418018 по цене 56у.е. не обязательно приобретать, да и аналог Febest MD-KHR по цене 25у.е. тоже можно не брать, а обратиться к отечественному автопрому Газель 14-2912622 отбойник передней рессоры, стоимостью аж 1,5у.е., кои и были куплены.
Отбойники полностью подходят, как по диаметру, высоте, так и по посадочному месту. Так же эти отбойники подходят в задние пружины NMPS.

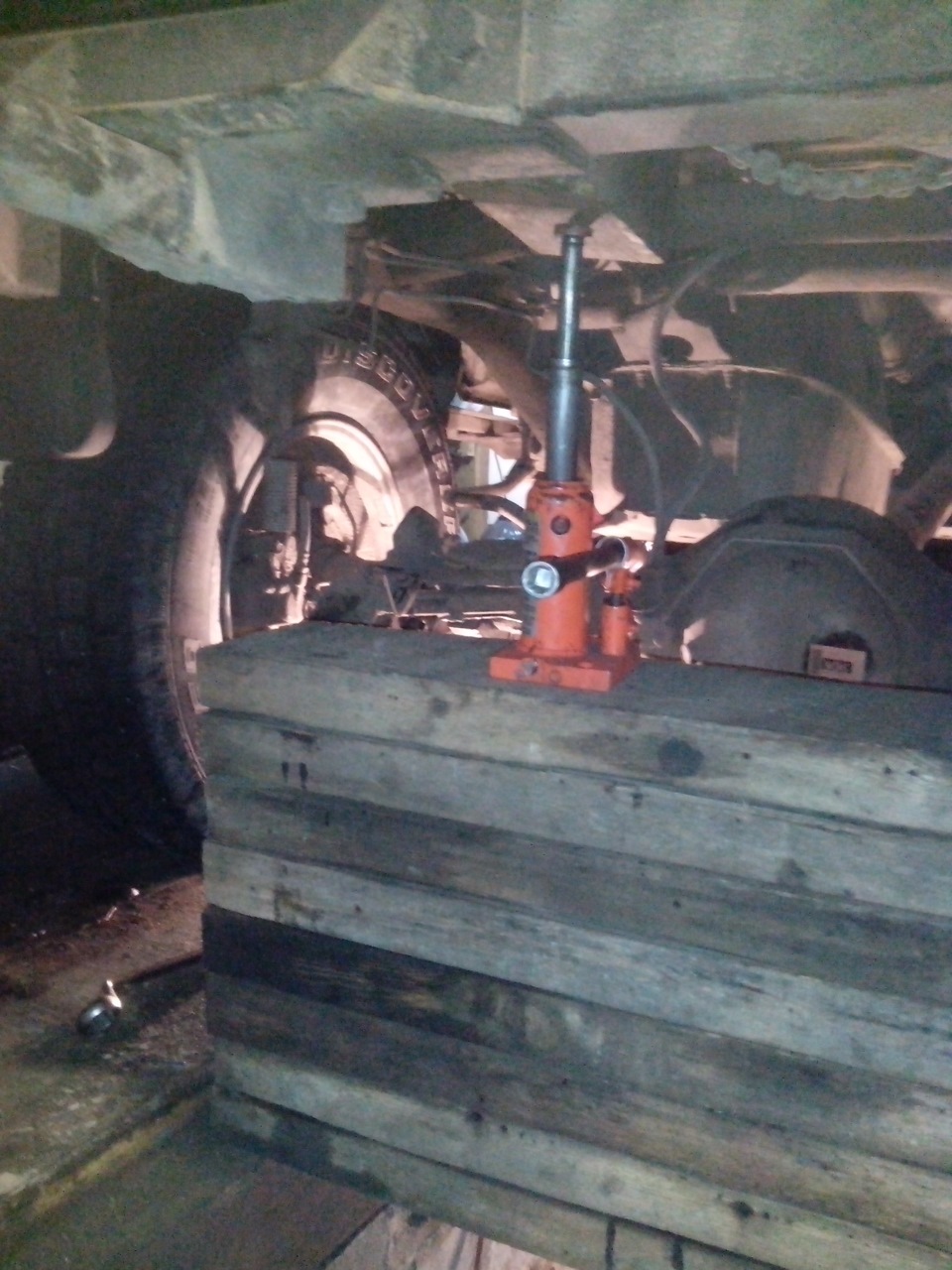

Разжовывать установку пружин и отбойников не буду, так как это довольно просто, разве что по этапно:
— снять амортизаторы с нижнего уха
— снять поперечную тягу только с правой стороны
— вывесить зад авто
— вытянуть пружины
— открутить крепление отбойника
— снять отбойник
далее установка отбойника и пружин, предварительно стянувши струбцинами для удобства, в обратном порядке
Высота по задней арке у Паттаи не изменилась 109см.
Проставки в пружину или авто бафферы. Увеличение дорожного просвета.
Любой автовладелец может посетить авторынок и купить набор резиновых проставок в пружину автомобиля, чтобы увеличить дорожный просвет. Расскажем что такое авто бафферы и чем отличаются от обычных межвитковых вставок в пружины, какие материалы лучше, сколько служат и как установить своими руками.
Что такое проставки в пружину
Толщина распорок и определяет величину увеличения дорожного просвета. Для каждой пружины следует устанавливать как минимум 2 проставки, иначе не будет толка. Т.е. на всю машину нужно как минимум 8 штук.
Для кого подойдут и каких машин
Большинство автолюбителей устанавливают межвитковые вставки, чтобы чуть улучшить клиренс и спокойно ездить по грунтовках. Тогда никаких отрицательных последствий быть не должно.
Какие бывают проставки и сколько стоят:
Проставки из резины
Возможно использование резиновых вкладок, устанавливающихся в задней или передней стойке. Толщину и количество проставок определяют расстоянием, на которое необходимо увеличить клиренс. Они ставятся между пружинами, представляют упругую, полиуретановую подушку, помогающую снижать влияние на автомобиль ударов и вибраций, при езде по плохим дорогам.
Стоимость на конец 2019 года: от 360 рублей за 2 штуки (отечественного производства). Импортные (китайские) дороже, от 700 рублей.
Бафферы на пружины
Бафферы выглядят в виде амортизирующих подушек, их рекомендуют ставить в витки пружин машины, для увеличения комфорта при вождении, плавного управления и прохождения неровностей дороги, без толчков и ударов. Могут быть резиновыми, полиуретановыми или из других материалов (силикон). По сути те же самые межвитковые проставки для авто, которые называются по другому и стоят больше.
В отличие от обычных проставок, упругость и прочность материала некоторых изделий позволяет выдержать многократное сжатие-разжатие. Когда дешевые резиновые проставки теряют форму и деформируются быстро. Бафферы же прослужат от 5 до 10 лет, а к тому времени большинство продадут машину.
Материала для проставок:
Как установить проставки своими руками
Принцип установки на переднюю и заднюю подвеску:
Замена отбойника заднего амортизатора (пружины)
Меняя сайлентблоки обнаружил пропажу одного отбойника (точнее валялся внизу оторванный). Прикупил в Ногинске отбойники передней рессоры Газель 14-2912622 аж за 210 рублей за 2 шт. (в магазине Обухово (Горьковское шоссе) Московская область они стоят 85р. штука).
Как менять очень хорошо расписано у Den-WhiteWolf, нового ничего добавить не могу, только фото.
— снять амортизаторы с нижнего уха
— вывесить зад авто
— снять поперечную тягу только с правой стороны (тут я немного изменил последовательность, у Дэна она стоит второй операцией. Не вывесив зад не вытащить болт с тяги, упирается в продольный рычаг).
— вытянуть пружины
— открутить крепление отбойника (то же еще тот гемор. Обычно прикипают намертво. В помощь газовая горелка.)
— снять отбойник.
далее установка отбойника и пружин, предварительно стянувши струбцинами для удобства, в обратном порядке
Необходимый инструмент: ключи на 17 (болты крепления отбойника), 24 болты амортизатора и поперечной тяги), газовая горелка, «графитка», стяжки пружин.
Кстати, данный способ можно применитбь и для быстрой замены пружин (со стока на нормальные).
Запчасти
Mitsubishi Pajero Sport 2004, двигатель дизельный 2.5 л., 99 л. с., полный привод, механическая коробка передач — своими руками
Машины в продаже
Комментарии 23
На новом спорте их вообще нет только на раме хотя все одно и тоже.
А пружины у вас на тот момент стоковые были установлены?
Нет. Паджеро 2 коротыша. По высоте как стоковые, но чуть жестче
Прикипают на мертво, это точно!
Сегодня только менял пружыны, т.к. задняя левая лопнула. Купил каяба от П2, аморты от газели next, ну и отбойник газелевские…
Пружины с амортизаторами поставил, а отбойники не смог.
Оба болта зависли напрочь!
ВДшкой заливал, не помогло. Горелки небыло. Но дури хватает… В общем свернул я голову болту. Стал думать… Нужно снимать чашку крепления отбойника. Посмотрел, как она крепится и поругал про себя японских конструкторов…
Три болта с верху. А расстояния чтоб подлесть, нет… Но я постарался и свернул голову ещё и здесь у одного болта…
Плюнул и собрал всё без отбойников.
Теперь самое главное!
КАК ДОБРАТЬСЯ И СНЯТЬ ЧАШКУ КРЕПЛЕНИЯ ОТБОЙНИКА?
Чтоб высверлить сломанные болты…
Кто нибудь сталкивался с такой проблемой?
Самое печальное, но ввход я вижу только в отрывании кузова от рамы. Я неоднократно убеждался, что митсу очень слабые крепеж, при любом большом услии болты срезаются. Для меня выход, только греть предварительно газовой горелкой, потихоньку разрабатывая крепеж с последущей заменой болта.
Да, похоже по-другому не получится…
Прикипают на мертво, это точно!
Сегодня только менял пружыны, т.к. задняя левая лопнула. Купил каяба от П2, аморты от газели next, ну и отбойник газелевские…
Пружины с амортизаторами поставил, а отбойники не смог.
Оба болта зависли напрочь!
ВДшкой заливал, не помогло. Горелки небыло. Но дури хватает… В общем свернул я голову болту. Стал думать… Нужно снимать чашку крепления отбойника. Посмотрел, как она крепится и поругал про себя японских конструкторов…
Три болта с верху. А расстояния чтоб подлесть, нет… Но я постарался и свернул голову ещё и здесь у одного болта…
Плюнул и собрал всё без отбойников.
Теперь самое главное!
КАК ДОБРАТЬСЯ И СНЯТЬ ЧАШКУ КРЕПЛЕНИЯ ОТБОЙНИКА?
Чтоб высверлить сломанные болты…
Кто нибудь сталкивался с такой проблемой?
у меня наоборот болт крутится и не выкручивается — что теперь нужно сделать? Можем есть смысл крепить отбойник не сверху, а снизу на чашке?
Прикипают на мертво, это точно!
Сегодня только менял пружыны, т.к. задняя левая лопнула. Купил каяба от П2, аморты от газели next, ну и отбойник газелевские…
Пружины с амортизаторами поставил, а отбойники не смог.
Оба болта зависли напрочь!
ВДшкой заливал, не помогло. Горелки небыло. Но дури хватает… В общем свернул я голову болту. Стал думать… Нужно снимать чашку крепления отбойника. Посмотрел, как она крепится и поругал про себя японских конструкторов…
Три болта с верху. А расстояния чтоб подлесть, нет… Но я постарался и свернул голову ещё и здесь у одного болта…
Плюнул и собрал всё без отбойников.
Теперь самое главное!
КАК ДОБРАТЬСЯ И СНЯТЬ ЧАШКУ КРЕПЛЕНИЯ ОТБОЙНИКА?
Чтоб высверлить сломанные болты…
Кто нибудь сталкивался с такой проблемой?
